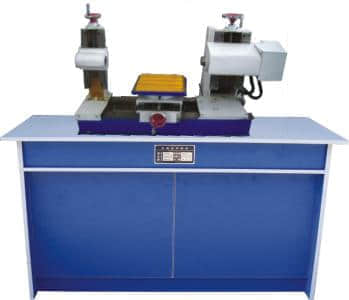

TWBS-T68型卧式镗床实训及手艺审核装置（半实物）

“TWBS-T68型卧式镗床实训及手艺审核装置”是为各大、中专院校、职业学校的电气、自动化及相关专业、社会电工培训、各县市维修电工判断所（站）等单位电气控制内容的教学、审核而研制实验装备�？捎糜诳翁醚菔尽⒒驳缙刂圃硇圆僮骷笆笛槭迪�。由于装备均接纳现实电器

，以是可作为社会电工类职业培训中机床电气维修方面的实习装备

，同时也是职业资格培训审核中选用的装备。提高学生的下手能力

，并战胜以往只能在现实装备上举行教学

，用度高且难以实现教学目的弱点。同时以高条理维修手艺训练提供了有用的装备

，抵达了耗资少、教学效果显著的目的。

本装置适用于T68型卧式镗床电气控制的模拟与T68型卧式镗床电气故障扫除的手艺审核。

手艺性能
1、输入电源：三相四线（～380V±10%50Hz）
2、事情情形：温度-10℃～+40℃相对湿度＜85%(25℃)海拔<4000m
3、装置容量：＜1KVA
4、形状尺寸：1410mm×725mm×1535mm

装置的基本装备
1、电源控制面板（铝质面板）
（1）交流电源（带有泄电�
；げ椒ィ�
提供三相交流电源（380V）
（2）人身清静�
；は低�
屏上装有电压型泄电�
；ぷ爸�

，控制屏内或强电输出若有泄电征象

，即告警并切断电源

，确保实验历程清静。
屏上装有一套电流型泄电�
；て�

，控制屏若有泄电征象

，泄电流凌驾一定值

，即切断电源。
2、主令控制及图示板（铝质面板）
面板上装置有机床的所有主令电器及行动指示灯、机床的所有操作都在这块面板上举行

，指示灯可以指示机床的响应行动。
面板上印有T68型卧式镗床立体示意图

，可以很直观地看出T68型卧式镗床的形状轮廓。
3、元器件装置板
面板上装有断路器、熔断器、接触器、热继电器、变压器等元器件

，这些元器件直接装置在面板外貌

，可以很直观的寓目它们的行动情形。
4、三相异步电念头
3只380V三相鼠笼异步电念头

，划分用作主轴电念头（双速）和快速移动电念头。
5、故障开关箱
设有32个开关

，其中1到23用于故障设置
；24到32保存。
6、实验桌
实验桌为铁质双层亚光密纹喷塑结构

，桌面为防火、防水、耐磨高密度板

，结构结实

，形状似长方体结构

，造型雅观大方
；设有两个大抽屉

，用于安排工具及资料等。桌面用于装置电源控制屏并提供一个宽敞恬静的事情台面。实验桌底还设有四个偏向轮和四个牢靠调理机构

，便于移动和牢靠

，有利于实验室结构。

实验项目及主要内容
1、学生熟悉常用低压电器的机构、原理
；
2、在电气原理图模式下

，学生借助原理剖析

，通过丈量找出故障点在某条线路上
；
3、提高学生的下手能力的手艺操作水平
；
4、通过对机床故障扫除

，完成机床常见故障的扫除
；
5、可以设置故障点做为维修电工的手艺审核台。
