综合机床电气电路实训审核判断装置

9001cc金沙以诚为本(中国)有限公司官网
[产品分类]：数控车铣床电气手艺审核
[规格型号]：TW-SHY-01
[产品价钱]：询价
[参数下载]：无
[联系电话]：021-55884002
[QQ]：
点击这里给我发新闻点击这里给我发新闻
[微信]：
点击这里翻开微信二维码
已有 6490 人关注该产品

产品详情

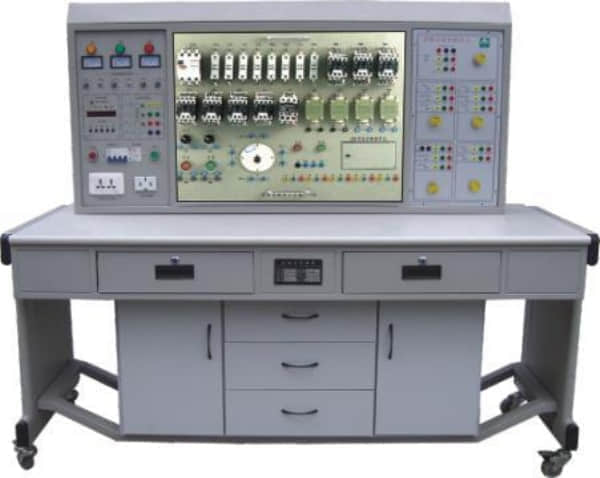

TW-SHY-01综合机床电气电路实训审核判断装置


    本装置是我公司为各职业手艺院校的电气、自动化及相关专业、社会电工培训、各县市维修电工判断所（站）等单位电气控制的教学、审核而研制的实训装备。全用于课堂演示、机床电气控制原理性操作及实训实习审核。装置通过利便地替换挂箱可划分审核四种机床电路 ，使用率高、镌汰资金投入 ，每个挂箱设置自力的故障设置盒 ，操作利便。由于装备均接纳工业上通用的电器 ，因而可作为电工类职业培训的审核装备。通过本设置的培训能提高学生下手能力和故障扫除手艺 ，并战胜以往在现实装备上举行教学用度高且难以抵达教学目的的弱点。






适用规模
通过替换挂箱能完成以下四种机床电路的实训审核：
1、X62W型万能铣床电气手艺实训审核
2、T68卧式镗床电路手艺实训审核
3、Z3040摇臂钻床电路手艺实训审核
4、CA6140通俗车床电路手艺实训审核
每个电路均设有17-25个故障点 ，通过挂箱上的故障设置盒随机设计故障点。



1、一台装置能完成四种机床电路的实训审核 ，经济效益显著。
2、设有电压型和电流型�；て� ，能确保操作者人身清静 ，还设有实验治理器 ，可设定实训时间 ，准时报警且切断电源。为学员的审核提供一个统一的标准。
3、设有单片机和全程监控三相输出事情电源相间、线间过载或短路 ，一旦爆发即切断电源且告警 ，故障扫除按下复位按钮后才华重新启动电源 ，确保装备清静。



手艺性能
1、输入电源：三相四线～380V±10%50Hz
2、温度：-5℃～+40℃ ，相对湿度＜85%（25℃）
3、装置容量：＜1.5KVA
4、形状尺寸：1500mm×750mm×1400mm



装置的组成及功效
装置主要有实训屏、实训机床电路挂箱、实训桌等组成。
（一）实训屏
实训屏为铁质双层亚光密纹喷塑结构 ，铝合金面板
1、主控功效板
（1）三相四线电源输入 ，通过泄电�；て鹘油ㄗ芸�,由接触器通过启动、阻止按钮举行操作。
（2）设有450V指针式交流电压表三只 ，指示电源输入的三相电源电压 ，并有三只指示灯指示实训台与外部电源的通断。
（3）三相四线电源输出 ，具有单片机全程监控相间、线间过载或短路自动切断总电源 ，且设有报警与复位功效。
（4）实验治理器：具有设定实训时间 ，准时报警、切断电源等功效。
（5）设有380V和220V插座 ，为外部仪器提供事情电源。
2、辅助器件装置屏
右边装置屏装有实训审核用的演示及验证电机 ，电机所有的接线口都已引到面板上 ，通过专用清静导线与实训审核电路挂箱毗连。
3、四种机床审核电路及对应的故障点：
（一）X62W万能铣床电路手艺实训审核装置故障点设置一览表：

故障编号
故障征象
故障编号
故障征象
1
冷却泵不可启动
13
进给电机不可正转
2
主轴、进给均不可启动
14
事情台不可向上或向后进给
3
主轴无变速激动
15
圆形事情台不可事情
主轴阻止制动不正常
16
非圆事情台不可向右进给
5
主轴电机不可启动
17
非圆不可上下（或前后）进给 ，不可快进
6
主轴阻止不可制动
18
不可上下（或前后）进给
7
主轴不可启动
19
不可向下（或前）进给
8
进给电机不可启动
20
进给电机不可反转
9
进给变速无激动 ，圆形事情台不可事情
21
只能一地快进操作
10
事情台不可左右进给
22
不可快进
11
非圆事情台不事情
23
电磁阀不可动
12
事情台不可向左进给
24
进给电机不转


（二）T68卧式镗床电路手艺实训审核挂箱故障点设置一览表：

故障编号
故障征象
故障编号
故障征象
1
机床不可启动
14
主轴电机不可正转
2
主轴正转不可启动
15
主轴只有点动控制
3
主轴正转不可启动
16
主轴电机不可正转
4
主轴正转不可启动
17
主轴电机不可反转
5
主轴正转不可启动
18
主轴正转事情不正常
6
主轴正转不可启动
19
主轴低速不可事情
7
主轴正转不可启动
20
主轴反转事情不正常
8
主轴正转不可启动
21
主轴高速不事情
9
主轴不可事情
22
快速电机不可正转
10
主轴无高速
23
快速电机不可正转
11
主轴阻止无制动
24
快速电机不可反转
12
主轴变速无激动
25
快速电机不转
13
变速激动事情不正常




（三）Z3040摇臂钻床电路手艺实训审核装置故障点设置一览表：

故障编号
故障征象
故障编号
故障征象
1
机床不事情
11
立柱不可松开
2
机床不事情
12
立柱不可松开
3
主轴电机不可启动
13
主轴箱不可坚持松开
4
主轴电机不可启动
14
主轴箱不可松开
5
摇臂不可上升
15
机床不可启动
6
摇臂不可上升
16
冷却泵不可启动
7
摇臂不可下降
17
照明灯不亮
8
摇臂不可下降
18
主轴不事情
9
立柱不可夹紧
19
立柱夹紧电机不事情
10
立柱不可夹紧
20
摇臂不可升降


（四）CA6140通俗车床电路手艺实训审核挂箱故障点设置一览表：

故障编号
故障征象
故障编号
故障征象
1
机床无法启动
10
主轴、冷却泵电念头不可启动
2
机床无法启动
11
冷却泵不可启动
3
机床无法启动
12
冷却泵不可启动
4
照明灯不亮
13
冷却泵不可启动
5
机床无法启动
14
刀架不可快速移动
6
机床无法启动
15
主轴不事情
7
主轴、冷却泵电念头不可启动
16
冷却泵不事情
8
主轴电念头控制不可自锁
17
不可快速移动
9
主轴电念头控制不可自锁
