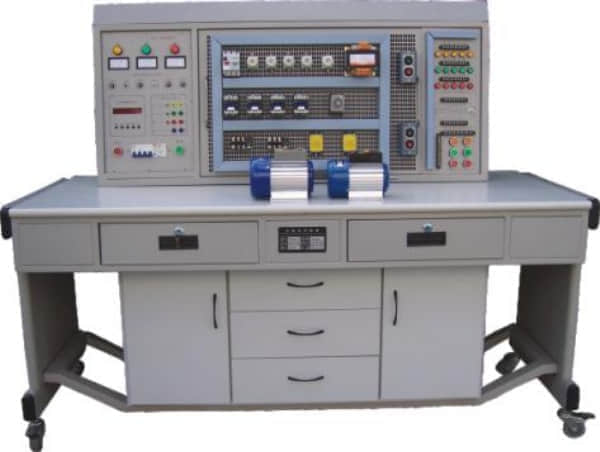

TWWK-88A网孔型万能机床电路实训审核判断装置

本装置主要由实训屏、网孔板、实训元器件、实训桌组成
。结构合理、外观新颖，元器件在网孔板上合理装置、线路的合理结构，所有由学生自行完成，靠近工业现场，有用作育学生现实操作手艺
。所设置的元器件能完成“工厂电气控制”、“电机拖动”、“控制线路与手艺训练”、“常用机床控制线路”等课程的实训与审核，增添元器件能扩展“电工手艺实训”、“电工仪表与丈量”等课程的实训，其适合大中专院校、职校、技校实验室的新建、扩建或实验室的更新换代，也可作为电工审核的审核装备
。

1、电气控制线路元件装在网孔板上，操作利便、无邪无邪、易扩展功效或开发新的实训项目
。
2、操作台只需三相四线的交流电源即可投入使用，占地面积小，实训器材集中在贮存柜内，易治理、妄想化水平高
。
3、清静性高，实训屏上除了装置电压型、电流型泄电�
；ぷ爸猛�，380V交流电压输来由还设有单片机全程监控的一套过流�
；ぷ爸�，相间、线间直接短路或过载，电流凌驾设定值，系统即告警并切断总电源，确保装备清静
。
4、实训屏上装配实训治理器，可设定实训或审核时间，纪录实训、审核误操作次数，使学训审核有一个统一的标准
。

手艺性能
1、输入电源：三相四线～380V±10%50Hz
2、温度：-5℃～+40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.5KVA
4、形状尺寸：1500mm×750mm×1350mm

装置的配备及功效
（一）实训屏
实训屏为铁质双层亚光密纹喷塑结构，铝合金面板
1、主控功效板
（1）三相四线电源输入，通过泄电�
；て鹘油ㄗ芸�,由接触器通过启动、阻止按钮举行操作
。
（2）设有450V指针式交流电压表三只，指示电源输入的三相电源电压，并有三只指示灯指示实训台与外部电源的通断
。
（3）三相四线电源输出，具有单片机机全程监控相间、线间过载或短路自动切断总电源
。
（4）准时器兼报警纪录仪（效劳治理器），平时作为时钟使用，具有设定实训时间、准时报警、切断电源等功效
；别的还能自动纪录由于接线或操作过失所造成的告警总次数,为学生实训手艺的审核提供一个统一的标准
。

2、辅助器件装置屏
（1）红、黄、绿信号灯各5只
（2）大功率降压电阻75Ω/75W3只，能耗制动电阻10Ω/25W1只
（3）控制按钮6只
（4）整流二极管IN54084只
（5）单相开关1只

（二）网孔板1块，元器件在其上合理结构，准确走线完成实训审核项目
。

（三）基本器材配备

（四）实训桌
实训桌为铁质双层亚光密纹喷塑，桌面为防火、防水、耐磨高密度板，结构结实，造型雅观大方
。实训桌下方设有元件贮存柜，可以安排实训挂箱，还设有四个带刹车的轮子，便于移动和牢靠
。

五、基本实训审核项目（增添元器件即可增添实训项目）
1.三相异步电念头直接启动控制
2.三相异步电念头接触器点动控制线路
3.三相异步电念头接触器自锁控制线路
4.Y/△启动自动控制线路
5.用倒顺开关三相异步电念头正反转控制
6.接触器联锁的正反转控制线路
7.按钮联锁的三相异步电念头接触器正反转控制线路
8.双速电念头的切换运行控制线路
9.双重联锁的三相异步电念头正反转控制线路
10.电动葫芦电气控制线路
11.C6140通俗车床电气控制线路
12.C650-2通俗车床电气控制线路
13.M7120平面磨床电气控制线路
14.M7130K平面磨床电气控制线路
15.M1432A万能外圆磨床电气控制线路
16.X62W型万能铣床电气控制线路
17.Z3050摇臂钻床电气控制线路
18.Z3040B摇臂钻床电气控制线路
19.Z35摇臂钻床电气控制线路
20.T68卧式镗床电气控制线路
