产品详情

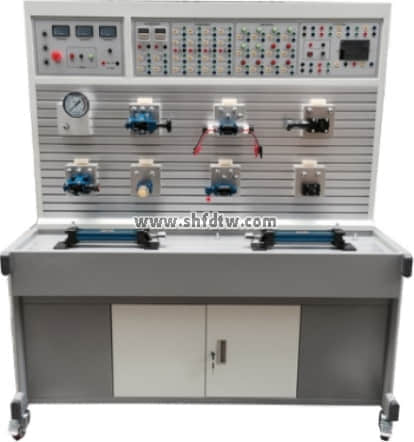

TW-QY10液压与PLC控制液压实训装置

（导线毗连）（工业型）

一、概述：

液压与 PLC控制液压实训装置是我公司凭证高�；缫惶寤缘纭⒁嚎刂频慕萄Ц僖�，我公司液压与PLC控制液压实训装备的优点，接纳了开放型实训台结构，普遍征求专家教授与先生的意见，经一直立异刷新研制而成的。

集真实的液压元件、各执行� ？椤⒓痰缙骺刂频ノ弧LC编程控制手艺于一体，液压元件成自力� ？�，均装有带弹性插脚的底板，实训时可在通用铝型材板上组装成种种液压系统回路，电机和泵轴承式毗连（一体化）再和油箱牢靠在一起，油箱和控制屏单独安排；带有三相电源泄电�；�，直流电源带有过流�；�，系统额定压力为6.3Mpa。

9001cc金沙以诚为本(中国)有限公司官网

二、实训装置功效：

1、实训装置由实训台、实训桌、电气控制� ？椤⒁貉贡谜尽⒁貉乖茸槌�。

2、实训台：铝材结构平台，主要用于装置液压相关元件，型材外貌有标准的

两道牢靠槽最上面层主要以电气控制位置。

3、实训桌：铁质双层亚光密纹喷塑结构或全钢框架结构，带有集中网络实训遗油设计，实训桌下方设有元器件贮存柜，用于存放元器件。


三、手艺参数：

1、输入电源：三相五线，380V．允差±l0%，50Hz。

2、直流电源：DC24V

3、装置容量：<2kVA。

4、事情情形温度：－5℃～40℃；

5、事情湿度：≤90%(40℃时)；

6、形状尺寸：1520mm×700mm×1750mm

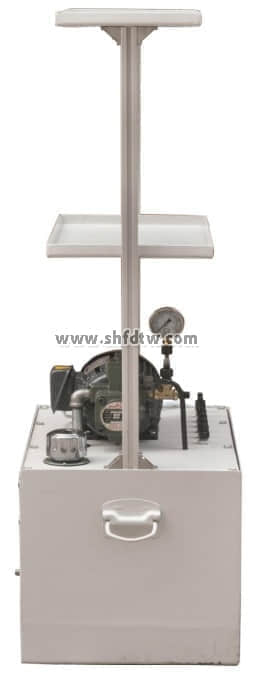

7、液压泵站：最大容积60L．2mm钢板、变量叶片泵及电机、油温液面计、清

洁盖、空气滤清器、吸油过滤器、耐震不锈钢压力表，L-HL46号液压油。变量叶片泵：压力7MPa．排壁8mL/r，转速1420r/min。电机：额定电压380V．额定功率1.5kW，绝缘品级B。

8、电源� ？椋旱缭床勘姹鹋溆幸桓�380V电压表、直流电压表、电流表，监视装置的交、直流输入电源及电流指示。启动/阻止按钮主要用于控制液压泵站与气泵是否通电。设置急停按钮等，提供电气控制电路中的AC220V交流电压、DC24V直流电压。

9、PLC 主机� ？椋喝釬X1S-20MR主机，主机为12点开关量输入，8点开关量输出。

10、配有控制� ？椋篜LC主机� ？椤⒅绷骷痰缙髂 ？椤⒖刂瓢磁ツ ？椤⑹奔浼痰缙髂 ？榈�。

11、通过机械控制，古板继电器控制，先进的PLC自动控制及MGGS组态软件控制、监控手艺于一体，无邪实现其功效。

9001cc金沙以诚为本(中国)有限公司官网


四、液压元器件设置清单：

序号

型号/规格

名称

数目

单位

1

实训台

1

台

2

1520×700×1750（mm）

实训桌

1

张

3

FX1S-20MR

PLC主机� ？�

1

块

4

380V、24V

电源� ？�

1

块

5

控制按钮� ？�

1

块

6

时间继电器� ？�

1

块

7

泵站

电机

1

台

8

变量叶片泵

1

台

9

油温液面计

1

只

10

空气滤清器

1

只

11

吸油过滤器

1

只

12

耐震不锈钢压力表

1

只

13

油管托盘架

1

套

14

油箱

1

只

15

MOB40-200

双作用油缸

2

只

16

2FRM5-31B/15QB

二通流量阀（调速阀）

2

只

17

2WE6A61B/CG24N9Z5L

二位二通电磁换向阀

1

只

18

3WE6A61B/CG24N9Z5L

二位三通电磁换向阀

2

只

19

4WE6C61B/CG24N925L

二位四通电磁换向阀

1

只

20

4WMM6C50BF

二位四通手控换向阀

1

只

21

4WE6E61B/CG24N9Z5L

三位四通电磁换向阀（O）

1

只

22

4WE6J61B/CG24N9Z5L

三位四通电磁换向阀（M）

1

只

23

DRVP10-1-10

单向节约阀

1

只

24

RVP10-10B

单向阀

1

只

25

DB10-1-50B/100U

先导式溢流阀

1

只

26

DBDH6P10B/100

直动式溢流阀

1

只

27

DZ10-1-30B/100

先导式顺序阀

1

只

28

DR10-4-50B/100Y

先导式减压阀

1

只

29

SV10PA2-30B

液控单向阀

2

只

30

HED40P15/100Z14L24

压力继电器

2

只

31

三通

4

只

32

四通

3

只

33

YN-100ZQ/10MPa

耐震压力表

1

只

34

行程开关

4

只

35

胶管

M16*1.5/8I-W-0.5M(装好快速讨论)

10

根

36

M16*1.5/8I-W-0.7M(装好快速讨论)

15

根

37

电机电源线

1

根

38

三菱

编程电缆

1

条

39

L-HL46

液压油

2

桶

40

液压实训指导书

1

册

41

PLC编程软件、程序

1

盘

42

工具

1

套

五、可以完成的实训项目

可完成几十种液压回路实训（学生也可自行设计搭建其它回路），典范实训如下：

1、单级调压回路

2、多级调压回路

3、减压回路

4、卸荷回路

5、进油节约调速回路

6、回油节约调速回路

7、旁油节约调速回路

8、液压缸差动毗连的快速运动回路

9、调速阀短接速率换接回路

10、调速阀串联的速率换接回路

11、调速阀并联的速率换接回路

12、用换向阀的换向回路

13、用“O”型性能换向阀的锁紧回路

14、用液控单向阀的锁紧回路

15、用顺序阀控制的顺序行动回路

16、用压力继电器控制的顺序行动回路

17、用行程开关控制的顺序行动回路

18、用调速阀控制的同步回

19、PLC编程软件学习和使用

20、PLC与盘算机的通讯，在线调试、监控

21、PLC控制的液压基本回路实训（优化控制）
