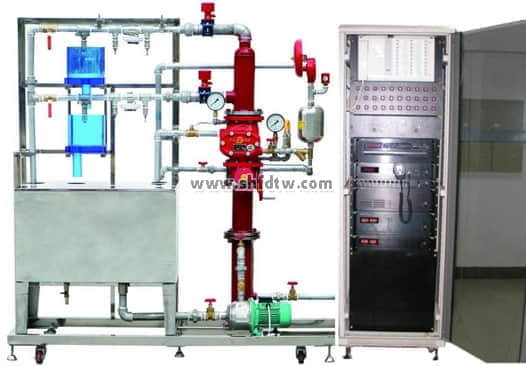

TWLY-02A 自动消防报警喷水灭火系统实训装置

一、系统概述

“TWLY-02A 自动消防报警喷水灭火系统实训装置”依据《自动喷水灭火系统设计规范》相关标准设计,该系统具有喷水灭火系统典范结构，能够完成火灾探测，火灾报警，现场灭火、消防联动报警主机的控制及设置等演示性实训项目，同时还能清晰的展示喷淋灭火系统的典范装备组成和系统事情原理，通过该装置的操作学习，学生可以对楼宇中喷水灭火系统的结构有一个周全的相识，掌握修建物内部主要灭火装备的应用，熟悉楼宇中湿式报警阀、种种探测器、智能型输入输出� ？椤⒒鹪窒允九獭⑺髦甘酒鳌⒀沽氐茸氨傅慕峁购驮�，熟悉灭火系统的控制原理和事情历程。

9001cc金沙以诚为本(中国)有限公司官网

自动消防报警喷水灭火系统实训装置能举行种种模拟火灾和报警联动操作演示、系统的设置、联动编程、线路设计、联网、线路及设置故障的判断及扫除等实训。它适用于学习《修建灭火系统》、《楼宇给排水系统》、《楼宇消防控制系统》等专业课的中职业院校的实训教学。

二、系统特点

1.具有试验性喷淋启动功效，当自动控制系统泛起故障时，可手动启动喷淋泵

2.联动性大型消防报警主机，可实现火灾报警及灭火联动。

3.喷水模子框架和水箱等主要部件所有使用不锈钢器件，包管不生锈、不易老化

4.喷淋泵等要害装备划分接纳海内优质品牌，稳固型强

5.湿式报警阀、水流指示器、压力开关、报警主机、现场� ？榈茸氨杆型ü仪恐菩圆啡现�

三、手艺参数

1.输入电源：三相四线～380V±10%  50Hz

2.情形温度：+4℃～+45℃

3.装置容量：＜4kVA

4.形状尺寸：模子：1800mm×720mm×1800mm

控制系统：800mm×600mm×1800mm

5.  清静�；ぃ壕哂行沟缱远；ぷ爸�

四、实训项目

1.系统结构与装备熟悉

2.喷淋灭火系统仿真软件装置与使用

3.喷淋灭火系统伺应状态操作

4.喷淋灭火系统调试

5.火灾探测与火灾报警

6.喷淋灭火操作

7.喷淋系统系统综合操作训练

8.报警控制器、短路隔离器、联动接口� ？榈牡淖爸糜肱�

9.火灾显示盘的装置、毗连与使用

10.种种火灾探测器的装置与毗连

11.智能输入、输出� ？椤⑸獗ň鳌⒈ň磁サ淖爸糜肱�

12.元件地点编码设置

13.系统的治理操作

14.系统的数据盘问操作

15.装备启停操作

16.单点操作

17.联动编程

18.线路故障的判断与处置惩罚

19.程序设置过失的判断与纠正

20.设计并装置一个浅易应用系统

21.喷淋灭火系统与消防报警辖档酮动

五、基本设置

1.豪华型电脑桌

铝木结构，桌面为防火、防水、耐磨高密度板,结构结实，造型雅观；电脑桌还设有四个万向轮（带锁紧功效），便于移动和牢靠，有利于实训室结构。

2.灭火控制柜

2.1火灾报警控制器(联动型)

(1)接纳192×64点阵液晶显示，可同屏显示4行12列汉字信息

(2)可以现场编辑总线装备的区、层、状态、类型、装置位置等信息

(3)256条事务纪录，纪录控制器运行中的种种事务，可随时查阅

(4)可以现场编辑联动公式

(5)2个总线回路，可毗连254个现场器件

(6)1个 RS485 通讯口，用于同火灾显示盘、装备操作盘、灭火控制盘举行通讯，可接16台火灾显示盘；2台装备操作盘；4台（8区）灭火控制盘

2.2火灾显示盘

火灾显示盘通过 RS485 通讯总线与火灾报警控制器联网，实时显示本楼层的种种事务信息，使本楼层的事情职员能够实时、准确地相识本楼层的消防事务，从而迅速地接纳响应步伐。

2.3输入� ？椤⒖刂颇 ？�

输入� ？橹饕糜谘沽氐刃藕偶觳�，控制� ？橹饕糜诳刂婆叛谭А⑺头绶А⒕砹泵诺茸氨�。

2.4联动盘现场接口

(1)三线控制，接线部分精练利便，轻松实现启�；馗补π�；

(2)两种输出控制方法可供选择，电平输出和脉冲输出。

2.5手动报警按钮

火灾爆发时，按下有机玻璃片，按钮的火灾灯点亮，同时向控制器发出火灾信号；

2.6消防栓按钮

火灾时按下压片控制器报警，点亮火灾指示灯(红)，同时输出一组外控空接点，启动消防泵时，接入启泵回回音号，启泵指示灯点亮(绿色)，复位时，滑下滑动盖，按下复位按钮。

2.7声光报警器、警铃

现场爆发火灾接到控制信号后，发出强烈的声音警报信号，以抵达提醒现场职员注重的目的。

2.8电子编码器

完成现场装备的编码、装备类型与迅速度的更改等功效。

3.喷淋灭火系统模子

模子框架和水箱等主要部件所有使用不锈钢器件，包管不生锈、不易老化，可以模拟两层大楼喷淋灭火系统；模子系统主要由喷淋水泵、气压罐、湿式报警阀、水力警铃、延时器、压力开关、水流指示器、关闭式喷头、试验阀、火灾探测器、火灾报警器等典范喷水灭火装备组成，能生动模拟大楼内水灭火系统的典范结构。

喷淋水泵：数目1台   功率 550W    扬程：30米  流量:8立方米/小时

稳压泵：数目1台  功率750W

湿式报警阀：数目1台  口径：Ф100mm  额定事情压力1.2MPa

玻璃球喷头：数目4个   68℃温级

水流指示器：数目1个  迅速度15L-37.5L/min

感烟探测器：1个

感温探测器：1个

可燃气体探测器：1个

上述消防类装备所有所有通过国家强制性产品认证。

4.监控软件

配备监控系统软件。
