自动喷淋灭火系统实训装置

9001cc金沙以诚为本(中国)有限公司官网
[产品分类]：智能楼宇实训装备
[规格型号]：TWLY-32
[产品价钱]：询价
[参数下载]：下载
[联系电话]：021-55884002
[QQ]：
点击这里给我发新闻点击这里给我发新闻
[微信]：
点击这里翻开微信二维码
已有 48878 人关注该产品

产品详情

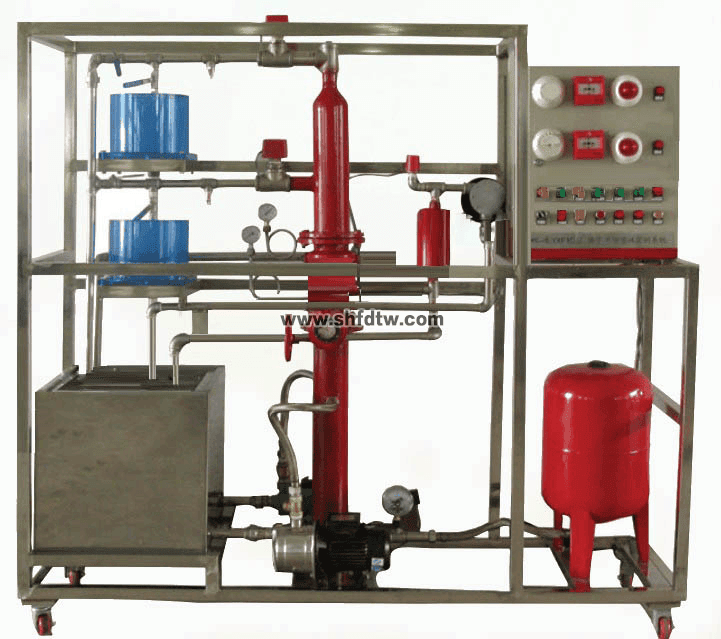

TWLY-32 自动喷淋灭火系统实训装置

喷淋灭火系统实训装置”依据《自动喷水灭火系统设计规范》相关标准设计,该系统具有喷水灭火系统典范结构，能够完成火灾探测，火灾报警，现场灭火等演示性实训项目，同时还能清晰的展示喷淋灭火系统的典范装备组成和系统事情原理，通过该装置的操作学习，学生可以对楼宇中喷水灭火系统的结构有一个周全的相识，掌握修建物内部主要灭火装备的应用，熟悉楼宇中湿式报警阀、水流指示器、压力开关等灭火装备的结构和原理，熟悉灭火系统的控制原理和事情历程   。它适用于学习《修建灭火系统》、《楼宇给排水系统》、《楼宇消防控制系统》等专业课的中职业院校的实训教学   。

9001cc金沙以诚为本(中国)有限公司官网

一、装置组成

1、本系统所有元器件均接纳标准工程件，整个实训装置主要由报警阀、蝶阀、排气阀、水流、指示器、洒水喷头、水箱、高位水箱、主泵、辅泵、控制电器、管路系统等组成   。

2、集成WIFI无线电源治理系统，通过手机或其他移动终端系统监控盘问学生实验台的电源开关状态；单独开启关闭学生实验台电源；所有开启或所有关闭实验台电源功效；准时开启关闭电源功效；控制规模>50m；控制能力>96台   。

二、实训功效

能举行种种自动喷水灭火辖档酮动操作的演示、种种喷头的装置及喷水试验、扩展的灭火试验、自动喷水灭火系统的事情原理、线路设计与毗连、故障设置、判断与扫除等实验和实训，并可与消防系列中其它装备联网举行种种综合实训   。

三、系统手艺指标

1、事情电压：单相三线220V±5%  50Hz

2、整机容量：＜1500W

3、外型尺寸：2400×1000×2260cm3

4、清静�；ぃ壕哂行沟缱远；ぷ爸�

故障设置：具有故障设置系统

5、产品经省级（含省级）以上电子产品监视磨练机构磨练、并出具磨练报告   。

四、实训项目

实训项目一：控制台及自动喷水灭火系统原理的熟悉实验

实训项目二：火灾状态下自动启动喷水灭火系统的模拟

实训项目三：火灾状态下手动启动喷水灭火系统的模拟

实训项目四：四种类型喷头的喷水实验

实训项目五：未端试水装置的实验

实训项目六：排气阀的熟悉实验

实训项目七：自动喷水灭火系统与报警主机的联网实验

实训项目八：自动喷水灭火系统的毗连与喷头的装置

实训项目九：自动喷水灭火系统故障的设置与扫除

实训项目十：按线路图将各部分连线

实训项目十一：设计并装置一个浅易应用系统

实训项目十二：全真灭火及喷头性能测试的扩展实验

五、详细组成

1、SFZ-100报警阀：

报警阀一套，选用的是工程上使用的主流产品，装有延时器、水力警铃、压力继电器、排水阀，试验阀和收支水压力表的报警阀   。

2、SXFD100信号阀：

信号阀二套，选用的是工程上使用的主流产品   。

3、DW25自动排气阀：

自动排气阀一套，选用的是工程上使用的主流产品   。

4、ZSTP-15/68种种喷淋头：

种种喷淋一套，要求不少于五种喷淋头且是工程上使用的主流产品   。

5、TW-580消防水箱和高位水箱

消防水箱和高位水箱一套，装有所有接口且是工程上使用的主流产品   。

6、TW-581消防泵

消防泵一套，选用的是工程上使用的主流产品   。

7、TW-50水系统管路套件

水系统管路套件一套，选用的是优质国标管材和种种接口   。所选用的管材均应知足国家相关规范标准并具有磨练及格证实   。

8、TW-60自动控制套件

自动控制套件一套，选用的是优质国标元器件，能完全知足喷淋系统的所有控制要求，所选用套件均知足国家规范标准并为现实工程中接纳的主流产品   。


六、实训装置其他元器件由以下组成


序号

名称

型号

数目

1

湿式报警阀

ZFDN-100

1

2

进水信号阀

100

1

3

出水信号阀

50

1

4

水流指示器

50

1

5

闭式喷头

DN20

1

6

隐藏喷头

DN20

1

7

压力表

0.6MP

3

8

给水水箱

1

9

消防水箱

1

10

水位浮球阀

DN20

1

11

消防泵

0.75kw

1

12

高位水泵

0.75kw

1

13

不锈钢机架

1套

14

控制柜

1套

15

水管套件

1套

16

阻止阀

1寸DN25

7个

17

止回阀

1寸DN25

3个

18

铜球阀

六分DN20

2

19

铜球阀

四分DN16

2个

20

1寸渡锌管

2根

21

六分渡锌管

DN25

3根

22

32弯头

1寸DN25

30

23

25弯头

六分DN20

30

24

20弯头

四分DN16

20

25

32三通

1寸DN25

20

26

25三通

六分DN20

20

27

20三通

四分DN16

20

28

32外丝

1寸DN25

30

29

25外丝

六分DN20

30

30

20外丝

四分DN16

30

31

100阀兰

4

32

50阀兰

2

33

100阀 兰垫

6

34

50阀兰垫

6

35

1寸水箱垫片

10

36

100转50巨细头

2

37

50转1寸巨细头

4个

38

50转20巨细头

50转六分

2

39

20内丝直通

六分

2个

40

不锈刚软管

0.5M

3

41

50外丝

4

42

50三通

1

43

25排气阀

1寸

1

44

PVC胶水

1

45

交流接触器

220V四位主触点

3

46

24V继电器

8脚

7

47

24V继电器

16脚

2

48

开关电源24V

100W-24V

1

49

电源总开关

DZ47-63-4P-16A

1

50

熔断器

RT18-32

4

51

热继电器

5A

3
