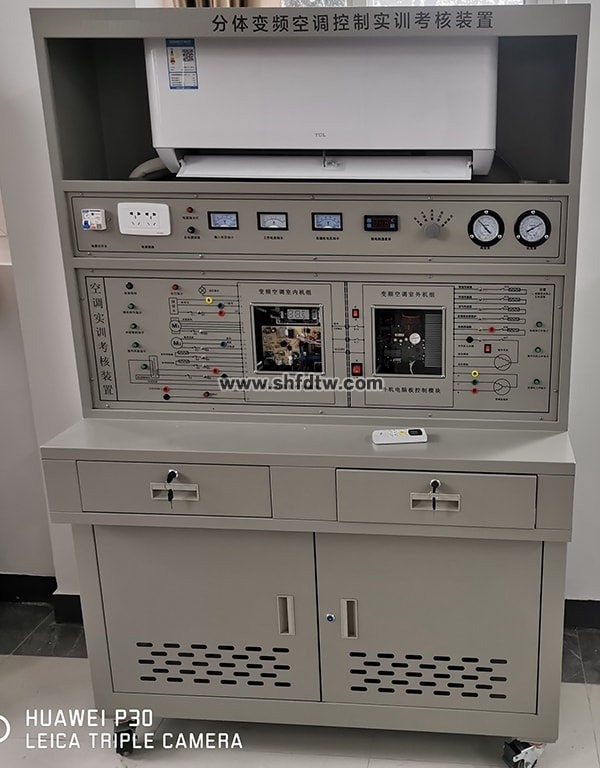

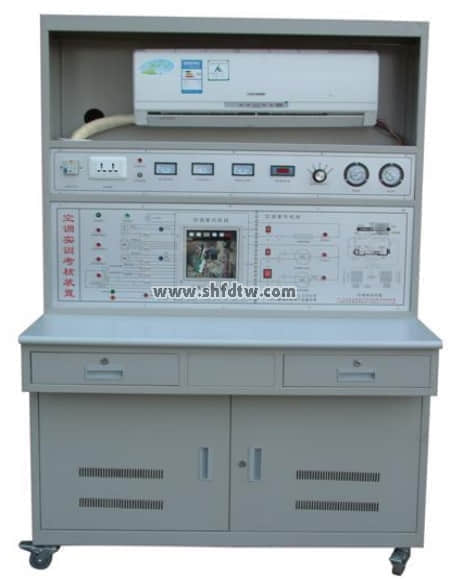

TW-J538分体空调实训审核装置

一、整体说明

1、装置凭证《中华人民共和国教育行业标准－电工电子类实训基地仪器装备配备标准》，教育部“振兴21世纪职业教育课程刷新和课本建设妄想”说明，凭证职业教育的教学和实训说明研发的产品 。

2、适合职业学校的制冷手艺、制冷流体机械、家用制冷装备原理与维修、冷库与冷藏手艺、制冷装备维修工（初级、中级、高级）实训等教学实训装置 。

3、系统说明接纳真实的制冷机组（格力KFR-23型整机），整个空调系统真实完整, 与市场上的�？厝缺每盏鞯淖芴褰峁埂⑿阅芡耆恢� 。具有制冷、制热、透风、除湿、温度、风速选择、准时、扫风控制、睡眠、自动等功效

4、整套实训装置集制冷系统、电气控制系统、故障模拟系统于一体，系统真实完整,结构清晰、紧凑，与现实空调制冷系统、电气系统一致，知足对实训的说明

5、实训装置要直观展示热泵型分体空调的系统结构、事情原理、制冷循环系统结构及主要部件的实物，设置交流电压表、交流电流表、温度表、真空压力表、信号灯及发光二极管 。

6、主面板接纳有机玻璃板，透过它可看到空调器主控板的器件及结构 ；主面板中心印有控制系统原理图，并设有响应测试点 ；便于教学演示解说及学生对课本知识的明确掌握 。别的，管路中设有视液镜可视察制冷剂状态 。

7、设有室外机部件电气控制线路接线区域，可完成对电气毗连、压缩机绕组判断 。

5. 可设置模拟故障，学生凭证工艺剖析故障可能爆发的缘故原由，确定故障爆发的规模，并举行排故 。

9001cc金沙以诚为本(中国)有限公司官网

9001cc金沙以诚为本(中国)有限公司官网

二、手艺性能

1.输入电源：单相三线 AC 220V ±10%  50Hz

2.装置容量：＜1kVA

3.形状尺寸：1000mm×590mm×1610mm

4.制冷剂类型：R22

5.清静� ；ぃ壕哂行沟缪埂⑿沟缌鞅 ；ぷ爸�，清静切合国家标准

三、装置的基本装备

实训装置由控制屏、实训桌、空调室外机组、空调室内机组、丈量仪表、模拟故障检测单位、模拟故障开关等组成

1.实训台：铁质双层亚光密纹喷塑结构，铝质面板 。桌面为防火、防水、耐磨高密度板,结构结实 。带有两个带锁抽屉，用于安排、工具及资料等 。装置背面可视察制冷系统结构，前面设有一对柜门，用于模拟室外机组冷凝器脏堵，翻开可室外机组实物 。

2.空调解机单位1套：包括热泵型分体空调所必需的一些部件，如蒸发器、冷凝器、压缩机、四通阀等，管路中还设有控制阀等实训所必需的部件

3.交流电源控制单位：单相三线220V交流电源供电，交流电压表1只， 丈量规模０～250V,用于监测电网电压 ；交流电流表1只,丈量规模０～10A，用于监测电网电压及视察系统启动电流及监测系统正常事情电流，泄电� ；て骺刂瓶刂破磷艿缭�，控制屏的供电由泄电� ；た乜刂�

4.制冷系统压力检测单位：提供2只真空压力表，丈量规模划分为-0.1～1.5MPa、-0.1～3.5MPa,可显示系统事情时低压侧和高压侧的压力转变

5. 温度检测单位：温度表，接纳PT100传感器，三位半数显，划分丈量进风口温度、出风口温度、冷凝器温度和蒸发器温度

6. 模拟故障设置直观：模拟故障设置利便，制冷故障设置有蒸发器脏堵、冷凝器脏堵、毛细管脏堵、毛细管冰堵 ；电气故障 设置类型有电源电路、温度传感电路、驱动电路、压缩机� ；さ缏贰⑹夷诜缁魉俚缏返裙收系� 。

7.专用工具（ 便携式焊炬、割管刀、胀管扩口器、双表修理阀、公/英制加液管、真空泵） 。

四、基本实训项目

初级技工基本手艺实训

a)制冷系统专用工具的基本操作

b)制冷系统管件焊接

c)制冷系统的检漏

d)制冷系统的抽真空与充注制冷剂R22

中级手艺实训（设计、装置、调试及磨练）

e)格力KFR-23型空调主控板电路原理

f)空调电器元件的丈量及系统运行

g)格力KFR-23型空调器故障与剖析

h)空调检测与故障剖析
