现代制冷与空调系统手艺实训装备

9001cc金沙以诚为本(中国)有限公司官网
[产品分类]：制冷制热实训审核
[规格型号]：TW-J541
[产品价钱]：询价
[参数下载]：下载
[联系电话]：021-55884002
[QQ]：
点击这里给我发新闻点击这里给我发新闻
[微信]：
点击这里翻开微信二维码
已有 16783 人关注该产品

产品详情

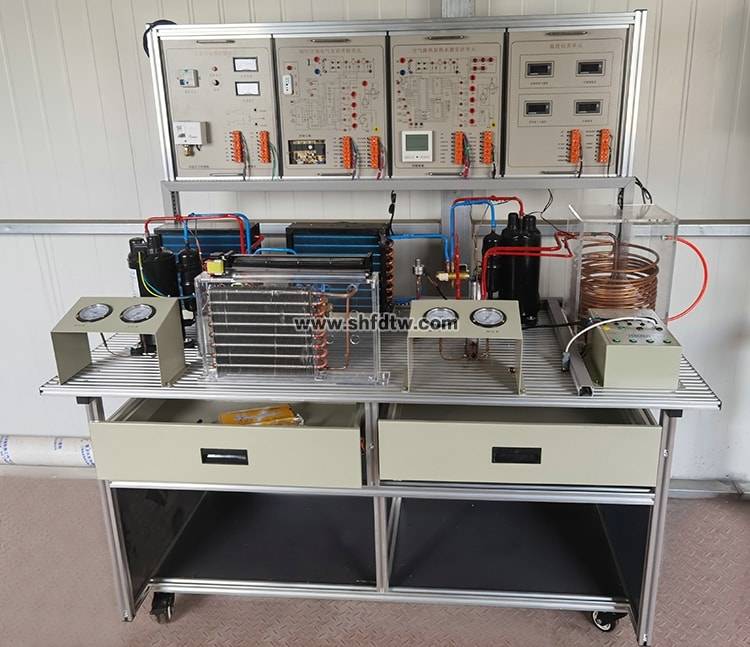

TW-J541现代制冷与空调系统手艺实训装备

一、 产品概述

现代制冷与空调系统手艺实训装备包括了制冷、热力学、传热学和电气控制等手艺，主要由热泵型家用空调系统和空气源热泵辖档徒大部分组成 。

现代制冷与空调系统手艺实训装备是在铝合金导轨式实训台上装置冷凝器、蒸发器、节约装置、压缩机、控制电路等，组成一个典范的制冷装置，电气控制接纳挂箱式，能举行制冷系统的组装、调试、运行，真实泛起制冷装置的事情历程，通过对制冷系统的装置、保压、检漏、抽真空、电气连线、加氟、系统调试及工况调解等，完成对学生的现代制冷与空调系统装备装置、调试和维修手艺训练 。

凭证项目教学，可完成以下典范事情使命：

使命一：热泵型家用空调系统

包括：热泵型家用空调系统的定位装置、保压、检漏、抽真空、电气连线、加氟、系统调试及工况调解等 。

使命二：空气源热泵系统

包括：空气源热泵系统的定位装置、保压、检漏、抽真空、电气连线、加氟、系统调试及工况调解等 。

9001cc金沙以诚为本(中国)有限公司官网

现代制冷与空调系统手艺实训装备

二、 手艺参数

1. 输入电源：单相交流220V±10%  50Hz

2. 事情情形：温度-10℃～+40℃  相对湿度＜85%(25℃) 海拔＜4000m

3. 装置容量：＜2kW

4. 制冷剂：R22

5. 形状尺寸：160cm×80cm×155cm

6. 清静� ；ぃ壕哂行沟缪埂⑿沟缌鞅 ；ぷ爸�，清静切合国家标准

三、 相关知识和手艺

1.制冷系统组成和毗连

2.控制系统及应用

3.制冷原理及性能调理

4.制冷热力学及热转达

5.装置、毗连、故障诊断与调试

四、 系统组成

1.热泵型家用空调系统

该系统主要由制冷与电气两部分组成，制冷部分接纳洞开式结构，将真实的制冷系统的各部件在实训台面上展现出来，各部件之间接纳可拆卸毗连器毗连 ；并设有响应的压力、温度传感器和仪表指示 ；电气部分接纳通用的控制线路板，内容笼罩大部分空调控制电路，有电源转换电路、红外吸收电路、温度收罗电路、输出驱动电路等 。

详细设置如下：

序号 名  称 规   格 数目 备注
1 电源仪表、元件�？� 单相电源总开关（带泄电和短路� ；ぃ�1个、指针式交流电压表1只(0～250V)、指针式交流电流表1只(0～15A)、交流接触1只、1μF/500V电容2只、12.5μF/500V电容1只、接线端子排2只、压力控制器1只、绿色接钮开关1只 1块
2 热泵空调电气�？� 通用型热泵空调主板1块、原理图1张、测试点15个、包管丝座1只、对应指示灯7个、接线端子排2个 1件
3 通用空调板 双传感器 1套
4 压缩机 事情电压：AC220V、制冷量：1745W
输入功率：585W 		1个
5 翅片式蒸发器 FN-2 1个
6 翅片式冷凝器 FN-4.4 1个
7 电磁四通阀 DSF-4 1个
8 节约装置
1套
9 单向阀
1套
10 空调过滤器
2套
11 三色双英加液管 CT-336（螺纹顶针） 1套
12 公/英制弯转讨论 外英内公 3个
13 转页扇电念头 页扇300mm 2个
14 标准空调阀 1/4 1个
15 3/8 1个
2.空气源热泵系统

该系统主要由四部分组成，划分是压缩机、陶醉式冷凝器、节约装置、风冷蒸发器 。使用压缩机驱动管道内的制冷剂循环流动，一直的蒸发冷凝，通过制冷剂温差吸热和压缩机压缩制热后，把外界的热量源源一直的群集到热泵主机上的陶醉式冷凝器上，使储水器中的水温迅速上升 。系统各部件之间接纳可拆卸毗连器毗连 ；可对系统举行组装、调试、运行，工况调解等操作，接纳有机玻璃储水箱，可直接反应出效果 。详细设置如下：

序号 名  称 规   格 数目 备注
1 空气源热泵热水器电气�？� 空气源热泵热水器主板1块(机箱内部)、原理图1张、测试点11个、包管丝座1只、接线端子排2个 1块
2 温度表、接触器�？� 温度丈量表4只、交流接触器1只、接线端子排2个 1块
3 空气源热泵电气控制板
1套
4 压缩机 事情电压：AC220V、制冷量：1745W
输入功率：585W 		1个
5 翅片式蒸发器 FN-4.4 1个
6 电磁四通阀 DSF-4 1个
7 单向阀
1套
8 干燥过滤器
2套
9 陶醉式冷凝器
1套
10 有机玻璃水箱
1套
11 转页扇电念头 页扇300mm 1个
3.实训桌

实训桌接纳工业标准铝型材件与钣金结构件拼装而成，结构结实，造形雅观大方 ；设有二个大抽屉，用于安排实训导线或工具等 。实训桌台面用于安排热泵型家用空协调空气源热泵系统的元器件并提供一个宽敞恬静的事情台面，学生可以在事情台面上将制冷系统的器件恣意装置，实训桌还设有四个万向轮，便于移动和牢靠，有利于实训室的结构 。

工具设置清单

序号 名称 规格 数目 备注
1 便携式焊炬 2升手提式焊炬 1套 全室一个
2 单级旋片式真空泵 TW-1A 1台 全室一个
3 胀管扩孔器 CT－2000 1把
4 割刀 CT-274 1把
5 双表阀 CT-536GF/S 1套
6 三色双英加液管 CT-336（螺纹顶针） 1套
7 公/英制弯转讨论 外英内公 3个
8 运动钣手 0～250mm 1把
9 运动钣手 0～300mm 1把
10 内六角钣手 φ6 1把
11 制冷剂钢瓶 3kg 1个 全室一个
