可编程控制器实验箱、模拟/数字电路实验、单片机实验箱

1功效要求

实验箱要求集可编程逻辑控制器、单片机实验系统、编程软件、MCGS工控组态软件即是一体。在本实验箱上，可直观地举行PLC的基本指令训练、多个PLC现实应用的模拟实验。实验箱配备的主机接纳可编程序控制器，配套通讯编程电缆，提供实验所需的+24V/1A电源。

2手艺性能

2.1输入电源：AC: 220V 50 HZ

2.2输出电源：DC：24V/2A

2.3事情情形温度：-10-55℃ 相对湿度<85%(25℃)

2.4主机：主机（推荐设置）：

PLC主机�？�-西门子1

▲S7-200SMARTSR30（AC/DC/继电器）集成18输入/12输出；内置1个RS485 通讯/编程口；内置标准TCP/IP以太网接口，利便与可与盘算机通讯及组网，无需另配PPI下载电线和网络�？��？衫┱雇ㄓ胢icroSD卡

3产品特点

▲3.1该实验箱将实验�？榧性谝豢榘迳�

3.2该实验系统的实验项目由基本的指令实验，基本常用电路实验、�？樽酆鲜笛槿糠肿槌�

3.3在实验箱的设计中留出了所有的输入、输出、公共端子，用户可利便扩展自己的�？�，以及以后实验系统的升级

3.4该实验箱接纳主机和实验�？槭枭⒛Ｊ�，可以利便替换主机

4实验内容

4.1可完成六类基本指令实验:

第一类基本指令实验

第二类准时器及计数器指令实验

第三类移位寄存器指令实验

第四类置位/复位及脉冲指令实验

第五类跳转指令实验

第六类常用功效指令实验

4.2可完成十七个实物�？榭刂剖笛橄钅浚�

4.2.1天塔之光

4.2.2交通灯自动控制

4.2.3交通灯手动控制

4.2.4四相步进电机控制（实物控制）

4.2.5液体混淆装置自动控制

4.2.6装配流水线控制

4.2.7水塔水位控制

4.2.8机械手自动控制

4.2.9 LED数码管控制

4.2.10四级传送带控制

4.2.11自动送料控制

4.2.12自动售货机控制

4.2.13三层电梯控制

4.2.14邮件分拣控制

4.2.15轧钢机自动控制

4.2.16电镀自动控制

4.2.17自控成型机

▲附件：配套PLC教学仿真软件

1概述及特点：

1.1该套资源可完善配合西门子编程软件举行程序仿真

1.2该套仿真系统由S7-200程序仿真系统和实物资源仿真系统组成

1.3使用时可以实时监控程序运行，为学习PLC程序提供了极大的便当

▲1.4实物仿真仿真系统提供了多种控制方法及被控工具如键盘、开关、传感器、电机、阀门等。资源仿真系统为开放式，并且提供绘图功效，可自由搭建种种场景

1.5该套资源可以资助西席减轻备课事情量，提供富厚的教学参考资料，也可以让学生脱离实验室后更好的学习PLC，理论与现实团结，完成编程后可以迅速地举行验证

1.6实物仿真系统可以在程序运行时提供动画演示，使学生坚持深刻印象。并且提供数字剖析仪与模拟剖析仪使学生更好的完成作业、论文等

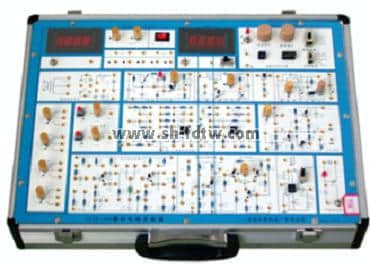

▲1真正的数电模电综合实验箱，自带函数信号爆发器，数字电压表，6位高精度数字频率计板载常用器件库，尚有扩展区域,实现开放教学

2电源：输入：~ 220V/50Hz±10%；输出：DC ±12V、+5V多路稳压源，最大输出电流均为1A；DC -5～-12V ,+5～+27V两路一连可调，最大输出电流均为 500mA；两路交流~ 7.5V、一起交流~15V，最大输出电流为250mA。+5V带有短路音响报警功效，以上各路输出均有过流�；�，自恢复功效

▲3函数爆发器

3.1输出波形：正弦波，方波（占空比可调），三角波，锯齿波，四脉方列、八脉方列

3.2频率规模：0.01 Hz ~ 5 MHz（频率可准确调理）

3.3频率区分率:0.01 Hz(10 mHz)

3.4输出幅值：≥10Vp-p(空载)

3.5输出阻抗：51Ω±10%

3.6方波占空比规模: 1%~99%

3.7 TTL 输出: 频率规模0.01 Hz ~ 5 MHz 幅度>3Vp-p

3.8扫频功效: 支持线性扫描和对数扫描方法；频率设定规模0.01Hz ~ 5MHz；频率扫描规模，M1预设频率~M2预设频率；扫描速率1s~99s/步进

▲4数字频率计：丈量规模：0-9.9999 MHZ 误差<1 HZ（由CPLD芯片设计）

5数字电压表：3位半直流数字电压表,丈量规模0~200V

6数码管显示：4位带BCD码-十进制译码电路七段LED数码管，并设有限流电阻
