产品详情

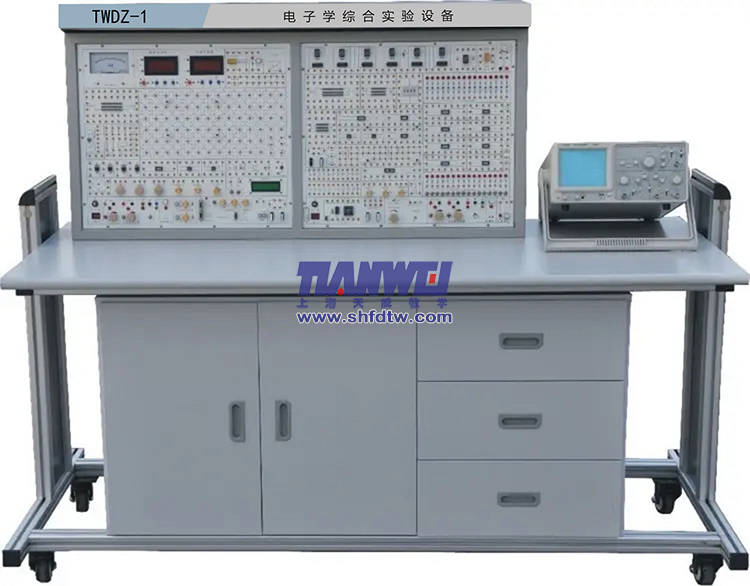

TWDZ-1型 电子学综合实验装置

9001cc金沙以诚为本(中国)有限公司官网


依据现在我国“模拟电子手艺”、“数字电子手艺”、“EDA手艺及其应用”教学实验纲要的要求，及各高等院校对该教学实验装备的需求和建议，由上海9001cc金沙以诚为本教学仪器装备有限公司开发的新一代实验装置。
本装置能对上述课程的所有实验项目和课程设计举行实验操作，完全切合实验教学纲要的要求，同时为高条理的数字系统的设计开发实验及西席、研究生开发新实验和举行科学研究提供优异的事情条件。
本装置特殊适用于现有院校 “模电”、“数电”实验室的更新刷新 ；为职业学院、中专、职校等新建或扩建实验室，迅速开设实验课提供了理想的实验装备。

特点
1、通用性强 本装置综合了现在海内种种学校电子类课程的实验内容，故能知足种种学校响应课程的实验教学，实验的深度与广度可凭证需要作无邪调解。
2、配套性强 从仪器仪表、专用电源到实验毗连专用导线等均配套齐全，其性能、精度及规格均亲近团结实验的需要举行配套。
3、可靠性强 设有大宗可靠的镀银长紫铜管，用作插电阻、电容、电位器、三极管和稳压块等，实验时接触可靠 ；可靠的圆脚集成块插座和紫铜管插座等均与防转插座内部连好，实验导线接纳高等弹性直插导线，接触性能优异。
4、直观性强 面板示意、图线明确 ；面板安排合理，查线利便，学生可自力操作实验，有利于提高学生现实下手能力。

手艺性能
1、输入电源：单相三线220V±10% 50Hz
2、事情情形：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3、装置容量：＜200VA
4、形状尺寸：155×80×123cm

功效
本装置能提供实验所需的直流电源、交流电源、信号源（示波器自备）。
本装置能对“模拟电子手艺”、“数字电子手艺”、“EDA手艺及其应用”的教学实验和课程设计举行实验操作，同时能知足有关科研需求。

基本实验内容
本装置提供模电、数电实验指导书，具有相当的深度和广度，各级种种学�  ？善局ぷ约航萄У男枰傩醒≡�，还可以团结自己的需要举行改写、扩充及开发其它新的实验项目。
（一）模拟电路实验
1.常用电子仪器的使用
2.晶体管共射极单管放大器
3.场效应管放大器
4.负反响放大器
5.射极追随器
6.差动放大器
7.集成运算放大器指标测试
8.集成运算放大器的基本应用Ⅰ— 模拟运算电路
9.集成运算放大器的基本应用Ⅱ—信号处置惩罚(有源滤波器)
10.集成运算放大器的基本应用Ⅲ—信号处置惩罚(电压较量器)
11.集成运算放大器的基本应用Ⅳ— 信号处置惩罚(波形爆发器)
12.RC正弦波振荡器
13.LC正弦波振荡器
14.函数信号爆发器的组装与调试
15.压控振荡器
16.低频功率放大器Ⅰ— OTL功率放大器
17.期工程低频功率放大器Ⅱ— 集乐成率放大器
18.直流稳压电源Ⅰ— 串联型晶体管稳压电源
19.直流稳压电源Ⅱ— 集成稳压器
20.晶闸管可控整流电路
21.应用实验— 温度监测及控制电路
22.综合实验— 万用电表的设计与调试
23.在系统可编程模拟器件设计实验（配Lattice模拟可编程器件ispPAC20下载板）

（二）数字电路实验
1.晶体管开关特征、限幅器与钳位器
2.TTL集成逻辑门的逻辑功效与参数测试
3.CMOS集成逻辑门的逻辑功效与参数测试
4.集成逻辑电路的毗连和驱动
5.组合逻辑电路的设计与测试
6.译码器及其应用
7.数据选择器及其应用
8.触发器及其应用
9.计数器及其应用
10.移位寄存器及其应用
11.脉冲分派器及其应用
12.使用门电路爆发脉冲信号——自激多谐振荡器
13.单稳态触发器与施密特触发器——脉冲延时与波形整形电路
14.555时基电路及其应用
15.D/A、A/D转换器
16.智力竞赛抢答装置——综合性实验
17.电子秒表——综合性实验
18.三位半直流数字电压表——综合性实验
19.数字频率计——综合性实验
20.拔河游戏机——意见意义性、综合性实验
21.随机存取存储器2114A及其应用——综合性实验
22.在系统可编程数字器件设计实验（配Lattice公司4128V下载板）

六、装置的配备
本装置主要由实验控制屏和实验桌两部分组成。
本装置主要由两大部分组成,一部分为数电实验功效板,另一部分模电实验功效板,主要功效组成如下:
（一）数电实验功效板:
直流稳压电源压电源:±5V/1A两路;0.0～18V/0.75A一连可调两路(通过适当的毗连,可获得0～±18V及0～36V一连可调电源),+5V电源还设有短路报警、指示功效，以上电源均有短路软阻止自动恢复� ；すπ�。脉冲信号源：计数脉冲源0.5Hz～300kHz分档一连可调 ；输出四路BCD码基频、二十分频、四分频、八分频，基频输出频率分1Hz、1kHz、20kHz三档粗调，每档周围又可举行细调 ；正负各两路输出的单次脉冲源。
提供五功效逻辑笔、LED发光二极管报警指示灯电路、共阴数码管一只、蜂鸣器报警指示、十六位开关电平输出、十六位逻辑电平输入指示、十六进制译码显示器（六位）、拨码盘、复位按钮、杨声器、音乐片及电位器等� ；股栌懈呖煽吭步偶煽椴遄�40P2只、28P1只、24P1只、16P5只、14P6只、8P2只）及镀银长紫铜管等，供插种种集成块及器件等。
数电实验功效板设有可装、卸牢靠线路实验小板的插座四只，可选购数字EDA下载板。
（二）模电实验功效板：
直流稳压电源：±5V/1A两路，0.0～18V/0.75A一连可调两路（通过适当的毗连，可获得0～±18V及0～36V一连可调电源），±5V电源还设有短路报警、指示功效，每路电源均有短路软阻止自动恢复� ；すπ�。    直流信号源：-5V～±5V一连可调电路。
交流电源：0V、6V、10V、14V抽头电源一起，中心抽头17V电源两路，每路电源均有短路� ；ぷ远指垂π��  ？刂破磷笥伊讲嗌栌�220V单相三芯插座若干个。函数信号爆发器:本信号爆发器是由单片集成函数信号爆发器及外围电路,数字电压指示及功率放大电路等组合而成。其输出频率规模为2Hz～2MHz，输出幅度峰峰值换选择，输出频率分七个频段选择，还设有三位LED数码管显示其输出幅度（峰一峰值）。输出衰减分0dB、20dB、40dB、60dB四档，由两个“衰减”按键选择。
六位数显频率计：本频率计的丈量规模为1Hz至10MHz，有六位共阴极LED数码管显示，闸门时基1S，迅速度35mV(1-500kHz)//100mV(500kHz-10MHz) ；测频精度为万分之二（10MHz）。将频率计开关（内测/外测）置于“内测”，即可丈量“函数信号爆发器”自己的信号输出频率。将开关置于“外测”，则频率计显示由“输入”插口输入的被测信号的频率。直流数字电压表：分200mV、2V、20V、200V四档，直键开关切换，三位半数显，输入阻抗10MΩ，精度0.5级。
直流数字毫安表：分2mA、20 mA、200 mA三档，直键开关切换，三位半数显，精度0.5级。
设有1 mA/100Ω镜面指针式细密直流毫安表、继电器、杨声器、峰鸣器、振荡线圈、可控硅、12V信号灯、功率电阻、桥堆、三极管、集成稳压块、电容、三极管、按钮及电位器等。
模电实验功效板设有可装、卸牢靠线路实验小板的插座四只，配有共射极单管放大器/负反响放大器实验板、射极追随器实验板、RC正弦波振荡器实验板、差动放大器实验板及OTL功率放大器实验板共五块，可接纳牢靠线路及分立元件无邪组合举行实验。另外，还可选购模拟EDA下载板。
实验毗连点、测试点接纳高可靠自锁紧防转叠插座及测试弯针，设有高可靠圆脚集成块插座（40P1只、14P1只、8P2只）及镀银长紫铜管等，供插种种集成块、三极管、电容及电阻等器件，接触性能优异，实验可靠。实验功效板接纳2mm厚的敷铜板制成，正面印有元器件图形符号、字符及连线，背面是响应连线并焊好响应器件。
本装置设有电流型泄电� ；て�，控制屏若有泄电征象，泄电流凌驾一定值，即切断电源。
