模拟电子电路实验装置(双组)

9001cc金沙以诚为本(中国)有限公司官网
[产品分类]：电力电子手艺实验室
[规格型号]：TWDZ-1A型
[产品价钱]：询价
[参数下载]：下载
[联系电话]：021-55884002
[QQ]：
点击这里给我发新闻点击这里给我发新闻
[微信]：
点击这里翻开微信二维码
已有 4632 人关注该产品

产品详情

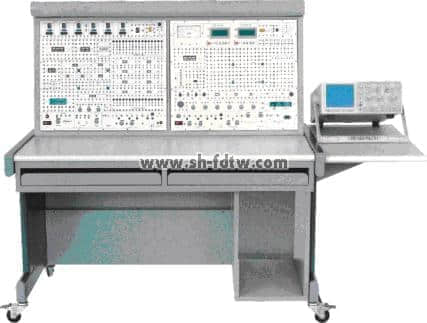

TWDZ-1A型 模拟电子电路实验装置（双组）

9001cc金沙以诚为本(中国)有限公司官网

一、手艺性能
 1、输入电源：单相三线220V±10% 50Hz
2、事情情形：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
 3、装置容量：＜200VA
 4、形状尺寸：155×80×123cm3
二、装置的配备：

主要由实验控制屏和实验桌两部分组成 ，实验控制屏主要由两套模电功效板组成, 可以同时开设两组模电实验。主要功效组成如下: ，
直流稳压电源：±5V/1A两路 ，0.0～18V/0.75A一连可调两路（通过适当的毗连 ，可获得0～±18V及0～36V一连可调电源） ，±5V电源还设有短路报警、指示功效 ，每路电源均有短路软阻止自动恢复�；すπ�。
 直流信号源：-5V～±5V一连可调电路。
 交流电源：0V、6V、10V、14V抽头电源一起 ，中心抽头17V电源两路 ，每路电源均有短路�；ぷ远指垂π��？刂破磷笥伊讲嗌栌�220V单相三芯插座若干个。
函数信号爆发器:本信号爆发器是由单片集成函数信号爆发器及外围电路,数字电压指示及功率放大电路等组合而成。其输出频率规模为2Hz～2MHz ，输出幅度峰峰值换选择 ，输出频率分七个频段选择 ，还设有三位LED数码管显示其输出幅度（峰一峰值）。输出衰减分0dB、20dB、40dB、60dB四档 ，由两个“衰减”按键选择。
 六位数显频率计：本频率计的丈量规模为1Hz至10MHz ，有六位共阴极LED数码管显示 ，闸门时基1S ，迅速度35mV(1-500kHz)//100mV(500kHz-10MHz)；测频精度为万分之二（10MHz）。将频率计开关（内测/外测）置于“内测” ，即可丈量“函数信号爆发器”自己的信号输出频率。将开关置于“外测” ，则频率计显示由“输入”插口输入的被测信号的频率。
直流数字电压表：分200mV、2V、20V、200V四档 ，直键开关切换 ，三位半数显 ，输入阻抗10MΩ ，精度0.5级。
 直流数字毫安表：分2mA、20 mA、200 mA三档 ，直键开关切换 ，三位半数显 ，精度0.5级。
 设有1 mA/100Ω镜面指针式细密直流毫安表、继电器、杨声器、峰鸣器、振荡线圈、可控硅、12V信号灯、功率电阻、桥堆、三极管、集成稳压块、电容、三极管、按钮及电位器等。
 模电实验功效板设有可装、卸牢靠线路实验小板的插座四只 ，配有共射极单管放大器/负反响放大器实验板、射极追随器实验板、RC正弦波振荡器实验板、差动放大器实验板及OTL功率放大器实验板共五块 ，可接纳牢靠线路及分立元件无邪组合举行实验。另外 ，还可选购模拟EDA下载板。
 实验毗连点、测试点接纳高可靠自锁紧防转叠插座及测试弯针 ，设有高可靠圆脚集成块插座（40P1只、14P1只、8P2只）及镀银长紫铜管等 ，供插种种集成块、三极管、电容及电阻等器件 ，接触性能优异 ，实验可靠。
实验功效板接纳2mm厚的敷铜板制成 ，正面印有元器件图形符号、字符及连线 ，背面是响应连线并焊好响应器件。
 本装置设有电流型泄电�；て� ，控制屏若有泄电征象 ，泄电流凌驾一定值 ，即切断电源。

三、基本实验内容
 本装置提供模电实验指导书 ，具有相当的深度和广度 ，各级种种学�？善局ぷ约航萄У男枰傩醒≡� ，还可以团结自己的需要举行改写、扩充及开发其它新的实验项目。
 1.常用电子仪器的使用
 2.晶体管共射极单管放大器
 3.场效应管放大器
4.负反响放大器
 5.射极追随器
6.差动放大器
7.集成运算放大器指标测试
8.集成运算放大器的基本应用Ⅰ— 模拟运算电路
 9.集成运算放大器的基本应用Ⅱ—信号处置惩罚(有源滤波器)
 10.集成运算放大器的基本应用Ⅲ—信号处置惩罚(电压较量器)
 11.集成运算放大器的基本应用Ⅳ— 信号处置惩罚(波形爆发器)
12.RC正弦波振荡器
13.LC正弦波振荡器
14.函数信号爆发器的组装与调试
 15.压控振荡器
16.低频功率放大器Ⅰ— OTL功率放大器
 17.期工程低频功率放大器Ⅱ— 集乐成率放大器
18.直流稳压电源Ⅰ— 串联型晶体管稳压电源
 19.直流稳压电源Ⅱ— 集成稳压器
20.晶闸管可控整流电路
21.应用实验— 温度监测及控制电路
22.综合实验— 万用电表的设计与调试
 23.在系统可编程模拟器件设计实验（配Lattice模拟可编程器件ispPAC20下载板）
