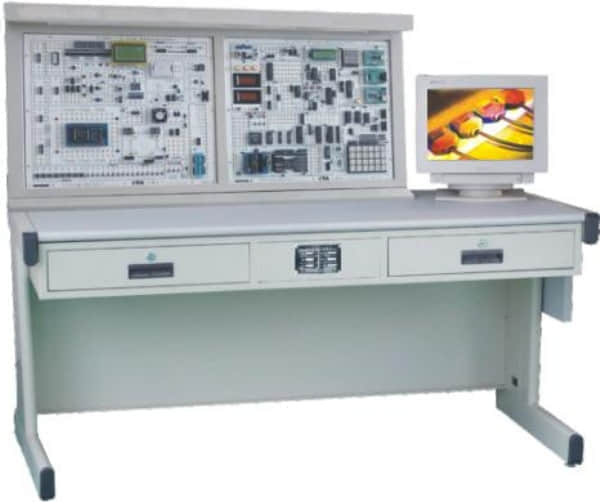

TWDJ-598 网络接口型单片机·微机综合实验开发装置

单价：17600元/台

本装备是开发型、多功效单片机·微机·CPLD／FPGA综合实验开发装置(简称系统),该系统吸收了海内外先进教学仪器的优点,团结现代电子手艺的需要,增设了许多新型适用接口、单片机通讯、控制手艺,通过本系统可完成单片机(51/196)、微机(8086)、EDA等学科的原理接口实验和应用,为单片机·微机实验室提供综合实验平台,同时也为从事单片机·微机开发职员提供理想的实验情形。

一、系统组成：

该实验装置是由控制屏、内置直流稳压电源、泄电断路器等组成，控制屏有两大块的双面印刷线路板组成。

二、系统特点：

1、598是集51、96、8088（以下简称88）三大系列CPU于一体的三合一实验系统。内置JD-208仿真器(5196)和8088实验系统。该系统以8088实验系统作为基板，自成一体，可单独作为8086微机原理和接口实验使用，也可划分叠插51或96CPU卡，组成51/96单片机实验开发系统，598系统结构紧凑，资源充分共享，无总线开关切换，自动识别CPU的类型。

2、实验系统软、硬件设置完善，仿真软件支持Win98/2000/XP等操作系统，并支持汇编语言和C语言的开发，实验内容富厚，是单片机、微机原理和接口教学的理想平台。

3、598同时设置EDA下载板和响应IO接口,支持altera、lattice、xilinx三家公司CPLD/FPGA芯片实验开发。

4、提供多种总线类型的实验�？�,包括并行总线、RS232总线、RS485总线、I2C总线、SPI串行总线、USB总线、CAN总线、1-WIRE总线和以太网接口,可调试新型外围接口芯片有:I2C串行RAM AT24C02、I2C串行实时时钟PCF8563T、I2C串行10位D/A TL5615、8位A/D TL549、1-WIRE总线数字温度传感器DS 18B20、RS232芯片MAX232、MAX485、CAN总线控制器SJA1000、CAN总线收发器TJA1050T、网络芯片RTL8019AS、看门狗电路MAX813L。

5、提供多种输入／输出装备，包括字符式1602 LCD、128X64点阵LCD、16X16LED点阵、4X6开放式键盘、6位开放式数码管、IC卡、步进电机、小直流电机、小直流电机、继电器、语音录放(含话筒、喇叭)、打印机接口、小直流电机闭环控制、温度闭环控制等。

6、学生可通过实验台内置的仿真器联PC机调试、运行所有的实验程序,也可不联PC机自力运行。

三、实验项目：

（一）单片机内部功效实验：

1、单片机内部准时／计数器实验（脉冲计数）

2、单片机内部准时／计数器实验、中止控制综合实验（电脑时钟）

3、单片机串行口实验—双机通讯

4、单片机串行口实验—单片机与电脑联机通讯实验

5、单片机I／O口实验

6、单片机ISP最小系统实验和看门狗实验

8、串并转换（7 4 L S 1 6 4），扩展2位七段LED实验

9、并串转换（7 4 L S 1 6 5）实验

10、v／F转换实验

（二）单片机、微机常用接口与应用实验

11、8位8路A／D转换ADC 0 8 0 9实验

12、8位1路D／A转换D A C 0 8 3 2实验

13、准时／计数器8 2 5 3 A实验

14、串行通讯接口控制电路8 2 5 1／8250实验

15、I／O口（7 4 L S 2 7 3／7 4 L S 2 4 4）扩展实验

16、并行口扩展实验8 2 5 5／8 1 5 5

17、地点译码（3一8译码器7 4 L S 1 3 8）实验

18, 8279键盘输入、LED显示输出实验

19、打印机接口控制实验（打印机选配）

20、继电器控制实验

21、音乐控制实验

22、语音录放实验

23、步进电机（4相）控制

24、十字路口交通灯模子控制实验

25 、16X16 LED点阵实验

26 、128X64 LCD点阵实验

（三）单片机新型总线控制接口实验

27、I2C串行RAM24C02读写实验

28、12C串行10位D/A T L 5615 D/A转换实验

29、I2C串行8位A/D T L 549 A/D转换实验

30、I2C串行实时时钟PCF8563T应用实验

31、I-WIRE总线数字温度传感器DS 18B20应用实验

32, CAN控制器STA1000, CAN收发器TJA1050T应用实验

33、以态网接口RTL8019AS应用实验

34、RS232/485通讯接口实验

35、USB总线接口实验

( 四)单片机、微机控制应用小系统实验

36、直流电机闭环控制实验

37、温度丈量控制（PID调理闭环控制）

(五)微机接口实验

38、8237DMA数据传送实验

39、8259中止控制器实验

（六）可编程CPLD／ＦＰＧＡ应用实验

基本实验：
（1）七人表决器；（2）四位加法器；（3）BCD码加法器；

（4）格雷码变换器；（5）四位并行乘法器；（6）触发器；

（7）用ABEL语言设计74LS160功效�？榧剖�；（8）多模加减计数器；

（9）可控脉冲爆发器；（10）浅易数码锁；（11）英语字母显示实验；

（12）八位乘法器；（13）序列检测器；（14）可变模16位加法计数器；

（15）正负脉冲数控调制爆发器；（16）秒表。
�？槭笛椋�
（1）A/D 0809模数转换器实验；（2）D/A 0832数模转换器实验；（3）步进电机控制实验；

（4）16×16 LED点阵显示实验；（5）电子时钟实验；（6）数码管静态显示实验；

（7）VGA接口彩条信号实验；（8）4×4键盘扩展实验；

（9）128×64 LCD液晶显示实验；（10）电子音乐演奏实验；

（11）RS232串口发送实验（SEND）；（12）RS232串口吸收实验（RECEIVE）；

（13）PS/2键盘接口逻辑设计；（14）单片机总线接口实验；

（15）异步串口通讯（UART）
数字系统设计：
（1）数字钟；（2）频率计；（3）.交通灯；（4）数字锁；

（5）出租车计费器；（6）抢答器；（7）自动电梯；（8）彩灯控制器等。

（七）自行扩展实验

通过IC扩展区用户可自行扩展种种数字电路、单片机应用实验。

四、实验室每二人每套设置计划(二人为一组，一组用一张实验桌)

1、JDDJ-598控制屏必配 1台。

2、微机自配 1台。

3、示波器自配 1台。

4、万用表自配 1只。

5、微型打印机凭证现真相形选配，一样平常每套配一台微打。

7、网卡凭证现真相形选配 1块。
