TW-21MD数控铣床综合实训系统

一、产品概述

数控铣床综合实训系统系统是专门为职业院校、技工学校、职业教育培训机构研制的数控铣床装调维修手艺实训审核装备，凭证机电类行业中数控机床维修手艺的特点，并团结数控机床装调维修工的手艺判断要求，对数控机床电气控制及机械传动举行研究，针对实训教学运动举行了专门设计，包括了数控系统应用、PLC控制、变频调速控制、传感器检测、伺服驱动控制、低压电气控制、机械传动等手艺，强化了学员对数控机床的装置、接线、调试、故障诊断与维修等综合能力，适合机电类相关专业的教学和培训，也适合数控机床装调维修工、车工等工种的审核与判断  。

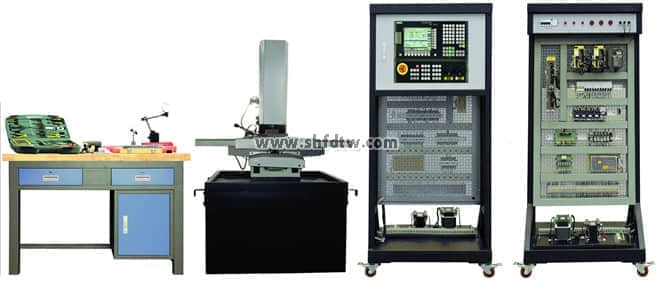

华中21MD数控铣床综合实训系统

9001cc金沙以诚为本(中国)有限公司官网


操作台                实物小铣床               实训柜正面           实训柜背面

二、产品特点

1.产品依据数控机床装调维修工职业及岗位的手艺要求，团结数控机床维修手艺领域的特点，能让学员在较为真实的情形中举行训练，以磨炼学员的职业能力，提高职业素养  。

2.产品团结现在海内数控系统的使用情形，以及数控教学和装备的现状，提供了华中21MD数控系统，切合现在海内数控教学的现状和特点，为数控教学和实操训练提供支持  。

3.以现实事情使命为载体，凭证事情使命开展历程中的特点划分实验环节，分系统设计、电气装置与毗连、机械装配与调解、机电联调与故障扫除、机床精度检测、机床试加工等几个真实事情历程的职业实践运动，再现典范数控机床电气控制及机械传动的学习领域情境，着重作育学员对数控机床的机械装调、电器装置接线、机电联调、故障检测与维修、数控机床维护等综合能力  。

4.与现实应用手艺相团结，包括数控系统应用、PLC控制、变频调速控制、传感器检测、伺服驱动控制、低压电气控制、机械传动等手艺，培训学员对数控机床装调的基本工具和量具的使用能力，强化学员对数控机床的装置、接线、调试、故障诊断与维修等综合能力  。

5.实验台上设有专门的故障设置区，可设数32个故障点，并可数码显示故障，可明设置故障用于学生训练，也可暗设置故障用于审核.

三、手艺性能

1．输入电源：三相四线AC380V±10%  50Hz

2．装置容量：＜2kVA

3．形状尺寸：800mm×600mm×1800mm（机床实训柜）

930mm×880mm×1600mm（实物小铣床）

1200mm×600mm×780mm（操作台）

四、产品结构和组成

1．系统由机床实训柜、实物小铣床和操作台等组成  。

2．机床实训柜接纳铁质亚光密纹喷塑结构，正面装有数控系统和操作面板，背面为机床电气柜，柜内器件结构与现实机床厂的模式一致  。电气柜内的电气装置板为不锈钢网孔板，上面装有变频器、伺服驱动器、步进驱动器、交流接触器、继电器、包管丝座、断路器、开关电源、接线端子排和走线槽等；电气柜底部还设有变压器和接地端子等  。

3．实物小铣床底座接纳铁质亚光密纹喷塑结构，上方设有实物小铣床装置平台，接纳铸件结构，外貌磨削加工；底座周围设有围边，可接溢出的润滑油和利便整理加工时留下的废屑  。

4．操作台为钢木结构，用于机床部件的装配与丈量，下方设有工具柜  。

5．系统接纳三相四线AC380V交流电源供电，并设有泄电�；て鳌⒅甘镜浦甘竞桶芩康�，具有过载�；ぁ⒍搪繁；ず托沟绫；ぷ爸�，在电压异�；蚍浩鸲搪非樾问弊远卸�，�；と松砗妥氨盖寰�  。

6．数控系统接纳华中主流数控系统，能知足差别类型机床的实训教学  。

7．X、Y、Z轴由交流伺服电机驱动和三相步进电机驱动，运动偏向上设有正负限位、参考点等开关，接纳靠近式传感器；主轴由三相异步电机驱动，变频调速控制  。

8．实物小铣床由床身、主轴箱、进给传动系统、换刀装置和辅助装置等组成，具有现实加工能力，可对铁、铝、铜、PVC、有机玻璃等质料举行削加工  。通过对数控小铣床的拆装训练，学员可掌握数控铣床水平度、平行度和笔直度的调解要领等，同时学会百分表、直角尺、游标卡尺、塞尺等工量具的使用要领和机床机械精度的丈量要领  。

1）床身、主轴箱、移动拖板、尾座等均接纳铸件结构，铸件经由时效处置惩罚、外貌机加工和铲刮工艺等，确�；簿任裙�  。

2）主轴箱由箱体、主轴、主轴电机、三角带等组成，可举行主轴箱的装配与调解、主轴的装配、主轴电机的装置与调解等手艺训练  。主轴与主轴电机接纳三角带联接，且具有张紧力结构，可举行张紧力调解  。

3）X\Y轴进给传动系统由滚珠丝杠螺母副、方形硬导轨副、轴承、轴承支座、电机支座和上拖板等组成，可举行滚珠丝杠的装配与调解、直线导轨的装配与调解、上拖板的装配与调解等手艺训练  。

4）Z轴进给传动系统由滚珠丝杠螺母副、方形硬导轨副、轴承、轴承支座、电机支座、等组成，可举行导轨预紧力调解、滚珠丝杠的装配与调解等手艺训练  。

5）换刀装置接纳R8夹头，可实现加工时的手动换刀操作  。

6）辅助装置由润滑系统、尾架、防护罩等组成  。

7）XK160型实物小铣床主要参数：

? 事情台面积：          280×160mm

?T型槽数/槽尺寸：        3×8mm

?事情台最大负荷：        40kg

? X/Y/Z三轴行程：        250×160×180mm

? X轴滚珠丝杠：        研磨、C5级、规格2004

?Y轴滚珠丝杠：         研磨、C5级、规格2004

? Z轴滚珠丝杠：        研磨、C5级、规格2004

?主电机功率：          0.55kW

? 主轴转速规模：        100～3500rpm

? 主轴刀柄型式：         弹簧夹头ER16

?  刀具规格：            Ф1~Ф10mm

? 主轴孔锥度：          ER

? 事情台快速移动速率：  3000mm/min

? 最大切削进给速率：    2000mm/min

? 定位精度：            0.02mm

? 重复定位精度：       ±0.012mm

?机床重量：            380kg

五、实训项目

1．电路设计、装备装置和电路毗连

（1）数控系统的装置、接线

（2）系统启�？刂频缏返纳杓朴虢酉�

（3）变频调速系统的电路设计、变频器、主轴电机的装置与接线

（4）交流伺服驱动系统的电路设计、驱动器、伺服电机的装置与接线

（5）步进驱动系统的电路设计、驱动器、伺服电机的装置与接线

（6）冷却控制系统的电路设计、器件装置与接线

（7）急停、限位控制回路的设计与接线

（8）手摇脉冲爆发器的接线

2．机械部件装配与调解

（1）滚珠丝杠螺母副的装配与调解

（2）直线导轨副的装配与调解

（3）X轴上拖板的装配

（4）Y轴上拖板的装配

（5）电机与联轴器的装配

（6）主轴夹头的装配

（7）润滑系统的装配

（8）主轴箱的装配与调解

3．数控机床的功效调试

（1）数控系统的基本操作

（2）数控系统基本参数的设置与调试

（3）数控系统进给轴参数设置与调试

（4）数控系统主轴参数设置与调试

（5）PLC编程与调试

（6）伺服驱动器参数设置与调试

（7）变频器参数设置与调试

（8）步进驱动器参数设置与调试

（9）数控系统的数据备份

4．机电联调与故障扫除

（1）数控铣床机电联调

（2）数控铣床故障诊断与扫除

5．数控铣床几何精度检测

6．数控铣床的程序体例与加工

（1）数控铣床编程

（2）数控铣床加工

（3）CAD/CAM自动造型加工

7．数控机床的保养和维护

六、系统设置

表1：基本设置

序号

名  称

主要部件、器件及规格

数目

备注

1

机床实训柜

800mm×600mm×1800mm

1套

2

实物小铣床

930mm×880mm×1600mm

1台

21MD型

3

操作台

1200mm×600mm×780mm

1套

4

数控系统

21MD

1台

21MD型

5

变频器

三菱FR-D740-0.75k-CHT

1台

6

伺服驱动

SD15MT

1套

21MD型

7

伺服电机

80ST-M02430-750W

1台

21MD型

8

步进驱动

SD305C

2套

21MD型

9

步进电机

86BYG350

2台

21MD型

10

电子手轮

手摇脉冲爆发器

1只

11

主轴电机

550W

1只

12

电器元件

泄电�；て鳌⒍下菲鳌⒔涣鹘哟テ鳌⒓痰缙鳌⒋衅鳌⑴叩�

1套

表2：配套工具、量具、工装及机床附件

序号

种别

名称

型号、规格

数目

备注

1

工具

剥线钳

YS-1

1把

鸭嘴式

2

斜口钳

DL2336

1把

5寸，橡塑柄

3

尖嘴钳

DL22306

1把

5寸，橡塑柄

4

铰剪

民用型

1把

5

镊子

尖嘴式

1把

6

套筒扳手

5.5#、7#

各1把

7

钩形扳手

45-52

2把

月牙扳手

8

钩形扳手

22-26

2把

月牙扳手

9

夹头扳手

1个

10

运动扳手

6″

1把

11

启齿扳手

8×10

2把

12

启齿扳手

12×14

2把

13

内六角扳手

1.5 ~ 10

1套

14

十字螺丝刀

3×50、6×250

各1把

15

一字螺丝刀

2.5×75、6×80

各1把

16

钟表螺丝刀

1套

17

试电笔

氖管式

1把

18

万用表

数字表，三位半显示，有电阻、电容、电压、电流丈量功效  。

1只

19

电烙铁

40W

1把

内热式

20

烙铁架

1个

21

吸锡器

铝塑吸锡器

1把

22

焊锡

1卷

23

橡皮锤

750g

1把

24

铁榔头

木柄圆头锤

1把

25

三爪拉马

4寸

1套

26

小圆锉

1把

27

平锉

200mm

1把

28

百分表触头

1个

定制

29

拆卸轴承工具

1套

定制

30

紫铜棒

一头φ18一头φ14×200mm

1根

定制

31

攻击套筒

1套

定制

32

拔销器

1套

定制

33

量具

通俗游标卡尺

量程：300mm

精度：0.02mm

1把

34

深度游标卡尺

量程：200mm

精度：0.02mm

1把

35

千分尺

丈量规模：0～25mm

1把

36

杠杆式百分表

量程：0.8mm

分度值：0.01mm

1个

37

小磁性表座

1个

38

百分表

分度值：0.01mm

1个

39

大磁性表座

1个

40

塞尺

丈量规模：

0.02～1.00mm

1把

41

直角尺

200mm×130mm×12.5mm

1把

42

E型调理块

1套
