TWS-JDS01机床电气手艺实训审核装置

一、产品概述：

    机床电气手艺实训审核装置是凭证劳动和社会包管部揭晓的“工人品级标准”和“职业手艺判断”规范要求 ，团结工厂生产现实和职业岗位的手艺要求 ，凭证职业教育和实训审核特点而设计的产品。其适合高等职业学校、中等职业学校的机电装备装置与维修、机电手艺应用、机床电路维修等课程的实训与审核 ，也适合技工学�；缋嘧ㄒ怠兜缙氨肝蕖房纬痰氖迪啊⒆爸� ，维修电工技师班培训和实操。

二、产品特点：

1、智能化水平高：由西席机通过电脑统一设置故障 ，由网络输至学生实训台举行排故训练 ，故障点设置快捷、利便 ，训练审核效果自动纪录、排序、打印 ，利便实训室的治理 ，大大减轻西席的事情量。

2、公正度高：由电脑统一设置故障 ，实训审核职员条件与时机均等 ，客观、科学判断实训审核效果 ，做到“铁面无私”。

3、装置接纳积木式结构 ，学�？善局な笛瞪蠛说淖胖氐阊≡裣煊Φ幕驳缏饭蚁� ，做到一台装置可以举行多种机床电路实训审核 ，且凭证以后教学情形的转变而增购挂箱 ，装备永不镌汰。

4、适用性强：通过测试查找故障点 ，熟练掌握机床故障特点 ，各器件的性能结构、种种机床电路事情原理。

5、所有的元器件都装置在面板正面 ，可直观地看到它们的行动情形 ，面板上还装置了测试孔 ，便于学生测试与排故。

6、装置上设有三相电源输出短路软载止�；すπ� ，避免了实训审核时爆发误操作损坏元器件。

9001cc金沙以诚为本(中国)有限公司官网

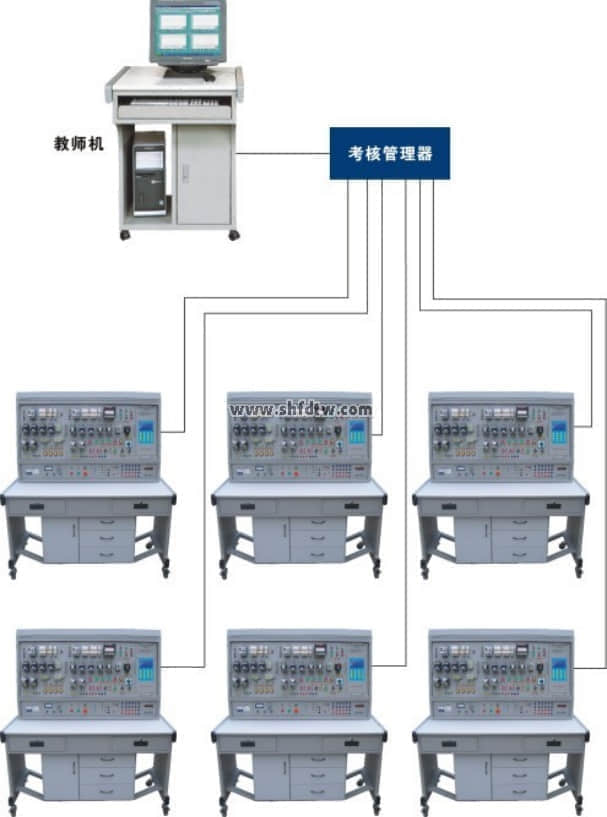

三、网络化智能型审核系统组成及功效

1、系统由1台西席用盘算机（自备或代购）和智强人机平台（学生答题器） ，通过网络组成智能实训审核系统。

2、西席在盘算机上编辑试卷 ，凭证实训审核要求编辑故障点 ，将设置好的故障点通过智能审核系统发送到每台学生实训审核装置上的人机平台（学生答题器） ，并在机床电路上自动爆发设定的故障点。

3、答题功效：凭证系统设置的故障点 ，电路运行后爆发响应的故障征象 ，考生凭证征象检测判断故障点 ，将判断效果输入学生气 ，当学生答完试题并按交卷按钮后 ，系统会凭证该考生试卷上的谜底连忙给出考试分数 ，并将效果生涯在该考生的档案里。

4、西席在电脑上可对考生考试历程举行监控 ，监控每个学生的答题情形�？际钥⑹潞蠖匝男Ч傩信判颉⑸摹⒋蛴�。

5、具有故障点自动恢复功效 ，按事先设置的故障点顺序排列 ，由学生凭证电气原理及故障征象查找故障 ，当查找一个故障点由学生确认竣事后 ，无论考生对此故障的谜底对或错 ，系统都会将此故障点恢复举行下一个故障点的扫除考试。

6、智强人机对话平台（答题器）由中文彩色液晶屏、微电脑、触摸键盘组成。

四、实训审核台手艺指标：

1、输入电压：三相五线  ～380V±10%  50Hz

2、事情情形：温度-5～+40℃  相对湿度＜85%(25℃)

3、装置容量：＜1.5KVA

4、 形状尺寸：1305mm×805mm×1630mm

五、装置配备

1、电源控制面板：铁质双层亚光密纹喷塑结构 ，提供清静电源及安排实训审核挂箱。

2、主控功效板设置资源

1）三相四线电源输入 ，经泄电�；て髯芸睾� ，通过起、停按钮键控制接触器通断 ，并设有急停按钮 ，具有短路�；すπ�。

2）控制屏上有450V指针式交流电压表1只 ，通过波段开关切换可以视察三个电网电压。

3）智能型多功效交流电路丈量电表：八位LED显示 ，可同时丈量事情电路中电流I、电压V、功率KW、电能KWh、事情时间T。精度1.0级。

4）交流低压电源：设有变压器一只 ，原边220V、副边26V和6.3V的交流电压 ，6.3V用于信号指示灯电源 ，26V用于能耗制动中整流电路的交流电源；

5）三只75Ω/75W电阻用于电念头降压启动、一只10Ω/25W用于异步电念头的能耗制动。

3、实训桌：铁质双层亚光密纹喷塑结构 ，桌面为防火、防水、耐磨高密度板 ，结构结实 ，造型雅观大方 ，桌子左右各设有两个抽屉 ，并带有柜子 ，划分安排挂件和实训物品。

4、电机：4台三相鼠笼式异步电念头  380V/Y

四、机床电路审核挂箱基本设置

（一）电动葫芦电路手艺实训智能审核挂箱故障点设置一览表：

故障编号

故障征象

故障编号

故障征象

1

无法启动

10

平移机构无法前进

2

吊钩不可上升

11

平移机构无法退却

3

吊钩不可上升

12

平移机构无法退却

4

吊钩不可上升

13

平移机构无法退却

5

吊钩不可下降

14

无法启动

6

吊钩不可下降

15

电磁制动器不可松开

7

吊钩不可下降

16

不可平移

8

平移机构无法前进

17

不可启动

9

平移机构无法前进

18

不可升降


（二）CA6140通俗车床电路手艺实训审核挂箱故障点设置一览表：

故障编号

故障征象

故障编号

故障征象

1

机床无法启动

10

主轴、冷却泵电念头不可启动

2

机床无法启动

11

冷却泵不可启动

3

机床无法启动

12

冷却泵不可启动

4

照明灯不亮

13

冷却泵不可启动

5

机床无法启动

14

刀架不可快速移动

6

机床无法启动

15

主轴不事情

7

主轴、冷却泵电念头不可启动

16

冷却泵不事情

8

主轴电念头控制不可自锁

17

不可快速移动

9

主轴电念头控制不可自锁



（三）Z3050摇臂钻床电路手艺实训审核装置故障点设置一览表：

故障编号

故障征象

故障编号

故障征象

1

机床不事情

11

立柱不可松开

2

机床不事情

12

立柱不可松开

3

主轴电机不可启动

13

主轴箱不可坚持松开

4

主轴电机不可启动

14

主轴箱不可松开

5

摇臂不可上升

15

机床不可启动

6

摇臂不可上升

16

冷却泵不可启动

7

摇臂不可下降

17

照明灯不亮

8

摇臂不可下降

18

主轴不事情

9

立柱不可夹紧

19

立柱夹紧电机不事情

10

立柱不可夹紧

20

摇臂不可升降

（四）X62W万能铣床电路手艺实训审核装置故障点设置一览表：

故障编号

故障征象

故障

编号

故障征象

1

冷却泵不可启动

13

进给电机不可正转

2

主轴、进给均不可启动

14

事情台不可向上或向后进给

3

主轴无变速激动

15

圆形事情台不可事情

4

主轴阻止制动不正常

16

非圆事情台不可向右进给

5

主轴电机不可启动

17

非圆不可上下（或前后）进给 ，不可快进

6

主轴阻止不可制动

18

进给变速无激动 ，圆形事情台不可事情

7

主轴不可启动

19

不可向下（或前）进给

8

进给电机不可启动

20

进给电机不可反转

9

不可上下（或前后）进给

21

只能一地快进操作

10

事情台不可左右进给

22

不可快进

11

非圆事情台不事情

23

电磁阀不可动

12

事情台不可向左进给

24

进给电机不转
