通俗车床电气手艺实训审核装置

9001cc金沙以诚为本(中国)有限公司官网
[产品分类]：数控车铣床电气手艺审核
[规格型号]：TWDQ-C6140
[产品价钱]：询价
[参数下载]：无
[联系电话]：021-55884002
[QQ]：
点击这里给我发新闻点击这里给我发新闻
[微信]：
点击这里翻开微信二维码
已有 47538 人关注该产品

产品详情

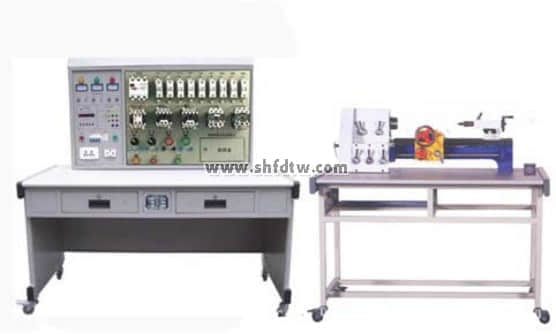

TWDQ-C6140型 通俗车床电气手艺实训审核装置（半实物）

    TWDQ-C6140型通俗车床电气手艺实训审核装置（半实物）是在原来的C6140型通俗车床电气手艺实训审核装置基础上举行刷新升级，它增添了C6140型通俗车床仿真半实物模子，并将机床的电气部分和机床的机械部分有机地毗连在一起。由于将机床的运动所有展现出来，因而使教学越发形象生动。本装置适合于维修电工（电工）初、中、高级手艺判断中有关机床电气部分的培训审核。

9001cc金沙以诚为本(中国)有限公司官网


一、功效特点

1、 C6140型通俗车床半实物仿真模子是参照现实C6140型通俗车床的尺寸按一定比例缩小的设计 ；

2、本套装置电气部分的操作，能实现C6140型通俗车床种种运动控制，它包括：主轴启动阻止、事情台快速移动和冷却泵启动阻止，极限位置的限位 ；

3、机床电气线路的所有接点，在装置的面板上都有响应的测试点，便于学员检测故障 ；

4、半实物模子上所有电机的电压品级与现实的机床是完全相同 ；

5、半实物机床的床身接纳铸件，专用模具一次成型。滚珠丝杆传动，手轮使用现实机床部件，贴近真实机床 ；

6、半实物机床各部件接纳差别的颜色，培训时学生越发容易明确接受 ；

7、半实物机床运动导轨外貌接纳高频淬火工艺，耐久耐用 ；

8、控制屏的故障箱内设有32个开关，通过拨动故障开关，可设置响应的故障点。

二、手艺性能

1、输入电源：三相四线（～380V±10%  50Hz）

2、事情情形：温度-10℃～+40℃  相对湿度＜85%(25℃)  海拔<4000m

3、装置容量：＜1KVA

4、形状尺寸：1410mm×725mm×1535mm

三、装置的基本装备

1、电源控制面板

（1）交流电源（带有泄电� ；げ椒ィ�

 提供三相交流电源（380V）

（2）人身清静� ；は低�

 屏上装有电压型泄电� ；ぷ爸�，控制屏内或强电输出若有泄电征象，即告警并切断电源，确保实验历程清静。

 屏上装有一套电流型泄电� ；て�，控制屏若有泄电征象，泄电流凌驾一定值，即切断电源。

2、主令控制及图示板

 面板上装置有机床的所有主令电器及行动指示灯、机床的所有操作都在这块面板上举行，指示灯可以指示机床的响应行动。

 面板上印有C6140通俗车床立体示意图，可以很直观地看出C6140通俗床的形状轮廓。

3、元器件装置板

 面板上装有断路器、熔断器、接触器、热继电器、变压器等元器件，这些元器件直接装置在面板外貌，可以很直观的寓目它们的行动情形。

4、故障开关箱。

设有32个开关，其中1到29用于故障设置 ；30到32三个开关保存。

5、实验桌

 实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构结实，形状似长方体结构，造型雅观大方 ；设有两个大抽屉，用于安排工具及资料等。桌面用于装置电源控制屏并提供一个宽敞恬静的事情台面。实验桌底还设有四个偏向轮和四个牢靠调理机构，便于移动和牢靠，有利于实验室结构。

6、半实物模子桌子尺寸：1268mm ×723mm ×798mm

7、 C6140车床模子尺寸：900mm ×320mm ×370mm

8、事情台移动行程：200mm

9、主轴转速：250r/min

三、装备设置

1、C6140通俗车床电气手艺实训审核装置  2台

2、C6140通俗车床半实物模子（含实训桌）1台（配有与电气部分的毗毗邻口，通过电缆毗连）

四、实训项目与目的

1、熟悉常用低压电器的机构、原理

2、通过视察机床模子的运动，相识机床的现实运动

3、相识机床电器控制的原理及种种� ；ぷ爸�

4、掌握机床中常见故障的扫除要领

五、故障点设置一览表

编号 故障征象

1 机床无法启动

2 机床无法启动

3 机床无法启动

4 照明灯不亮

5 机床无法启动

6 机床无法启动

7 主轴、冷却泵电念头不可启动

8 主轴电念头控制不可自锁

9 主轴电念头控制不可自锁

10 主轴、冷却泵电念头不可启动

11 冷却泵不可启动

12 冷却泵不可启动

13 冷却泵不可启动

14 刀架不可快速移动

15 主轴不事情

16 冷却泵不事情

17 不可快速移动
