万能铣床电气手艺实训审核装置

9001cc金沙以诚为本(中国)有限公司官网
[产品分类]：数控车铣床电气手艺审核
[规格型号]：TWDQ-X62
[产品价钱]：询价
[参数下载]：无
[联系电话]：021-55884002
[QQ]：
点击这里给我发新闻点击这里给我发新闻
[微信]：
点击这里翻开微信二维码
已有 48258 人关注该产品

产品详情

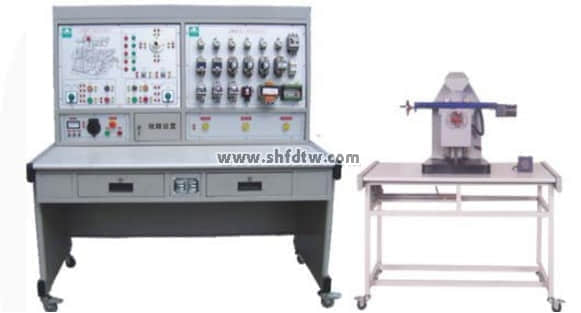

TWDQ-X62型 万能铣床电气手艺实训审核装置（半实物）

TWDQ-X62型万能铣床电气手艺实训审核装置（半实物）是9001cc金沙以诚为本公司在原来的X62W型万能铣床电气手艺实训审核装置基础上举行刷新升级 ，它增添了X62W型万能铣床仿真半实物模子 ，并将机床的电气部分和机床的机械部分有机地毗连在一起 。由于将机床的运动所有展现出来 ，因而使教学越发形象生动 。

TWDQ-X62型万能铣床电气手艺实训审核装置（半实物）适合于维修电工（电工）初、中、高级手艺判断中有关机床电气部分的培训审核 。

9001cc金沙以诚为本(中国)有限公司官网


一、功效特点

1、TWDQ-X62型万能铣床半实物仿真模子是参照现实X62W型万能铣床的尺寸按一定比例缩小的设计 ；

2、本套装置电气部分的操作 ，能实现X62W型万能铣床种种运动 ，它包括：主轴正反转、事情台纵进给、事情台笔直进给及冷却泵运行 ，极限位置的限位� ；� ；

3、机床电气线路的所有接点 ，在装置的面板上都有响应的测试点 ，便于学员检测故障 ；

4、半实物模子上所有电机的电压品级与现实的机床是完全相同 ；

5、半实物机床的床身接纳铸件 ，专用模具一次成型 。滚珠丝杆传动 ，手轮使用现实机床部件 ，贴近真实机床 ；

6、半实物机床各部件接纳差别的颜色 ，培训时学生越发容易明确接受 ；

7、半实物机床运动导轨外貌接纳高频淬火工艺 ，耐久耐用 ；

8、控制屏的故障箱内设有32个开关 ，通过拨动故障开关可设置响应的故障点 。

二、手艺性能

1、输入电源：三相四线（～380V±10%  50Hz）

2、事情情形：温度-10℃～+40℃  相对湿度＜85%(25℃)  海拔<4000m

3、装置容量：＜1KVA

4、形状尺寸：1410mm×725mm×1535mm

三、装置的基本装备

1、电源控制面板

（1）交流电源（带有泄电� ；げ椒ィ�

提供三相交流电源（380V）

（2）人身清静� ；は低�

屏上装有电压型泄电� ；ぷ爸� ，控制屏内或强电输出若有泄电征象 ，即告警并切断电源 ，确保实验历程清静 。

屏上装有一套电流型泄电� ；て� ，控制屏若有泄电征象 ，泄电流凌驾一定值 ，即切断电源 。

2、主令控制及图示板

面板上装置有机床的所有主令电器及行动指示灯、机床的所有操作都在这块面板上举行 ，指示灯可以指示机床的响应行动 。

面板上印有X62W万能铣床立体示意图 ，可以很直观地看出X62W万能铣床的形状轮廓 。

3、元器件装置板

面板上装有断路器、熔断器、接触器、热继电器、变压器等元器件 ，这些元器件直接装置在面板外貌 ，可以很直观的寓目它们的行动情形 。

4、故障开关箱 。

设有32个开关 ，其中1到29用于故障设置 ；30到32三个开关保存 。

5、实验桌

实验桌为铁质双层亚光密纹喷塑结构 ，桌面为防火、防水、耐磨高密度板 ，结构结实 ，形状似长方体结构 ，造型雅观大方 ；设有两个大抽屉 ，用于安排工具及资料等 。桌面用于装置电源控制屏并提供一个宽敞恬静的事情台面 。实验桌底还设有四个偏向轮和四个牢靠调理机构 ，便于移动和牢靠 ，有利于实验室结构 。

6、半实物模子桌子尺寸：1268mm ×723mm ×798mm

7、X62W万能铣床模子尺寸：700mm ×550mm ×550mm

8、事情台纵向移动行程：130mm

9、事情台笔直移动行程：30 mm

10、事情台横向移动行程：50 mm

四、装备设置

1、 X62W型 万能铣床电气手艺实训审核装置 2台

2、 X62W万能铣床半实物模子（含实训桌） 1台 (配有与电气部分的毗毗邻口 ，通过电缆毗连)

五、实训项目与目的

1、熟悉常用低压电器的机构、原理

2、通过视察机床模子的运动 ，相识机床的现实运动

3、相识机床电器控制的原理及种种� ；ぷ爸�

4、掌握机床中常见故障的扫除要领

五、故障点设置一览表

编号 故障征象

1 冷却泵电机不可启动

2 主轴、进给均不可启动

3 主轴无变速激动

4 主轴阻止制动不正常

5 主轴电机不可启动

6 主轴阻止不可制动

7 主轴不可启动

8 进给电机不可启动

9 进给电机不可启动

10 进给电机不可启动

11 进给变速无激动 ，圆形事情台不可事情

12 事情台不可左右进给

13 事情台不可左右进给

14 非圆事情台不事情

15 事情台不可向左进给

16 进给电机不可正转

17 事情台不可向上或向后进给

18 圆形事情台不可事情

19 圆形事情台不可事情

20 非圆事情台不可向右进给

21 非圆不可上下（或前后）进给 ，不可快进

22 不可上下（或前后）进给

23 不可向下（或前）进给

24 进给电机不可反转

25 只能一地快进操作

26 只能一地快进操作

27 不可快进

28 电磁阀不可动

29 进给电机不转
